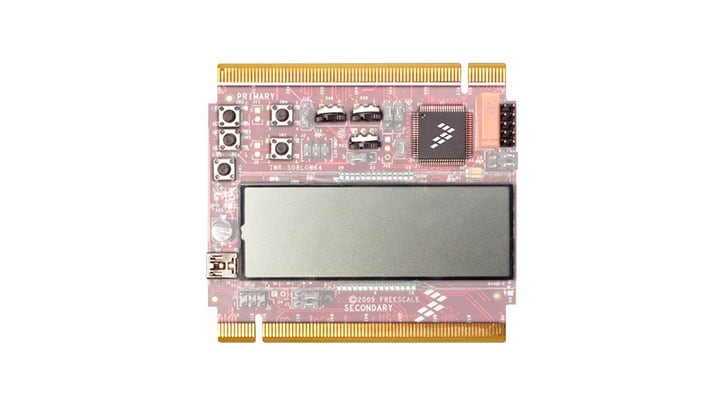

MC9S08GW 8位段式LCD塔式系统模块

TWR-S08GW64

滚动图片以放大

TWR-S08GW64模块是面向MC9S08GW64段式LCD控制器的开发板，MC9S08GW64具有一个集成式双16位ADC、低功耗位置计数器和独立的实时时钟，可突出显示MCU的低功耗特性。集成式OSBDM让设计人员能够使用一根USB线缆与电路板和目标设备进行通信。

The TWR-S08GW64 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform.

产品详情

选择区域:

支持的器件

处理器和微控制器

8位S08 MCU

特征

微控制器

  • MC9S08GW64 MCU

数据连接

  • RS-232 port

电源管理

  • 三相交流电压和电流模拟输入

显示器

  • 2x28段式LCD显示器

调试

  • 板载OSBDM调试支持，带Mini-B USB连接器

用户组件

  • 用于ADC输入和LCD对比度调整的电位计
  • 1个复位按钮和4个按钮式功能开关
  • Separate 32,768 Hz Crystal for system clock and RTC

购买选项

  • TWR-S08GW64

  • Tower System, 8-bit MCU Module, MC9S08GW, Segment LCD.

    • 部件编号TWR-S08GW64包含：
      • 带有一个MC9S08GW64 8位MCU的TWR-S08GW64电路板
      • 所需的线缆
      • 包含IDE软件、培训资料和附件的DVD
      • 快速入门指南文档
    • 部件编号TWR-S08GW64-KIT还包含：
  • CNY711.07
  • 数量为 1
    • 供货情况: 缺货
从恩智浦处购买

文档

快速参考 文档类别.

筛选

1-5 / 11 文件

展开

设计资源

选择区域:

设计文件

筛选

2 设计文件

  • 印刷电路板与电路图

    TWR-S08GW64 Schematics

    PDF版本 B1Apr 29, 2011 00:00:00108.3 KBSCH-26361
    下载
  • 印刷电路板与电路图

    TWR-S08GW64 Design Package

    EXE版本 BNov 1, 2011 00:00:004.4 MBTWR-S08GW64-PWB
    下载
