• 设计
  • 面向照明控制的KEA128设计

KEA128和MC10XS3425照明控制和电子开关

KEA128LEDLIGHTRD

滚动图片以放大

KEA128LEDLIGHTRD是控制汽车照明(远近光、转向和刹车)和通过eXtreme开关诊断前大灯状态的参考设计。

基于32位Arm® Cortex®-M0+ Kinetis® KEA128汽车级MCU和MC10XS3425 eXtreme开关，KEA128LEDLIGHTRD提供基于LIN和CAN通信的完整大灯环境控制解决方案，包括LED、尾灯、转向信号、灯具电流控制和诊断。

产品详情

选择区域:

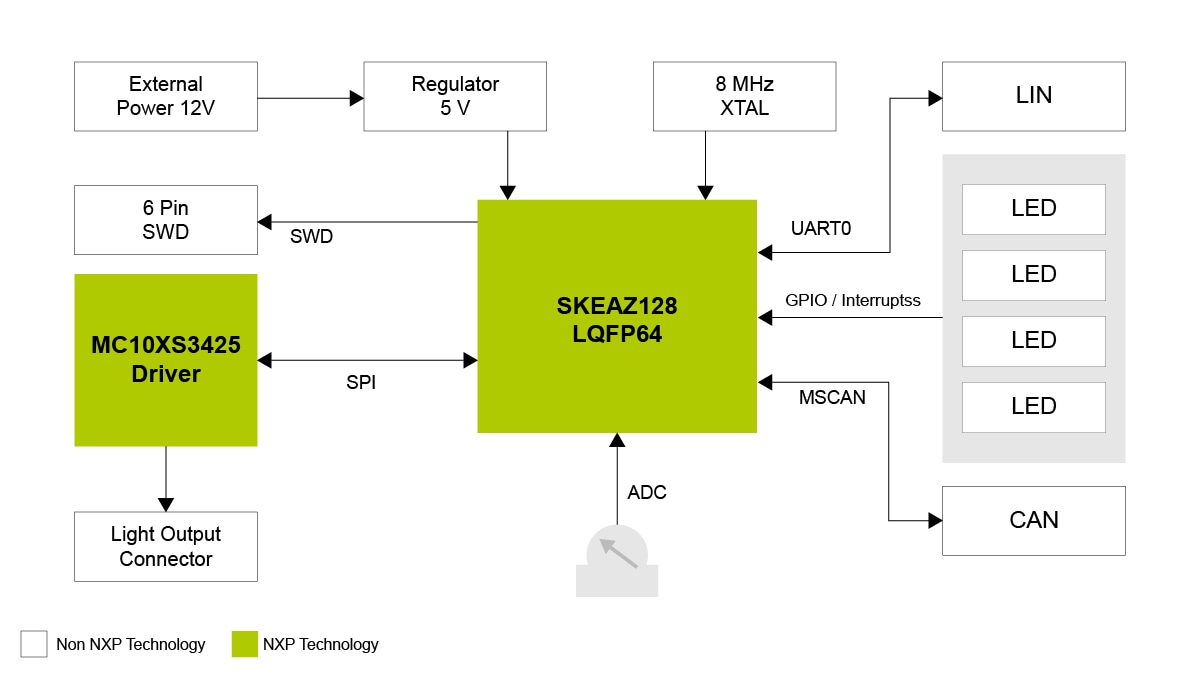

框图

KEA128LEDLIGHTRD Block Diagram
获取框图PDF

特征

特性

  • 控制灯泡的亮度和状态
  • 通过该系统的串行外设接口(SPI)通信
  • 灯连接器接口，增加受控灯的数量。
  • 用于调试的SWD连接器接口
  • 4个LED
  • 4个电位计

购买选项

  • KEA128LEDLIGHTRD

  • KEA128 and MC10XS3425 Light Control and E-switch reference design..

  • 套件包含

    • KEA128LEDLIGHTRD参考设计板
    • KEA128LEDLIGHTRD快速入门指南
