MC9S12G240超可靠的16位塔式系统模块

TWR-S12G240
正常供应

滚动图片以放大

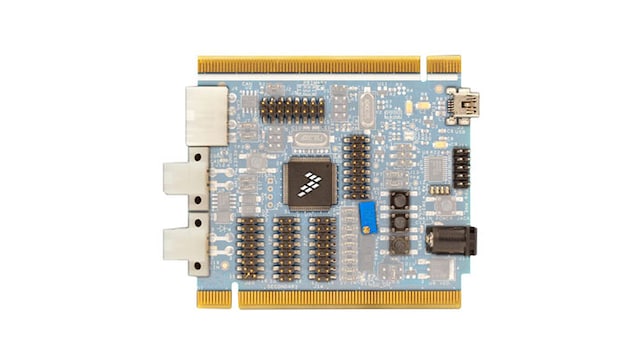

TWR-S12G240是面向恩智浦 MC9S12G240汽车16位MCU的演示板。

  • 与该开发板一起提供的还有集成式开源BDM、软件工具和示例，可快速、轻松地进行应用开发和调试
  • 单边或双边连接器上都提供所有MCU信号
  • TWR-S12G240可作为独立的调试工具运行，也可作为部件与塔式系统开发平台结合使用

产品详情

支持的器件

处理器和微控制器

16位S12和S12X MCU

  • S12G: 超可靠的S12G通用汽车和工业微控制器

特征

微控制器

  • MC9S12G240, 100 LQFP

存储器

  • 240 KB flash
  • 4096B EEPROM
  • 11298B RAM

数据连接

  • SCI
  • SPI
  • MSCAN
  • 1 ea.高速CAN物理层收发器
  • 1 ea增强型LIN物理层收发器
  • RS-232串行数据物理层收发器
  • 5 2x8, 0.1" CTR, to access MCU pin signals

电源管理

  • Power input from OSBDM, Tower System, or External 12 V Barrel Connector
  • 25 MHz总线频率
  • 内部振荡器
  • 集成式开源BDM (OSBDM)

用户组件

  • 4个用户按钮开关
  • 4个用户LED指示灯

购买选项

TWR-S12G240-Image

点击展开

TWR-S12G240
正常供应

Tower System, 16-bit MCU Module, MC9S12G240, 240KB Flash, Automotive.
