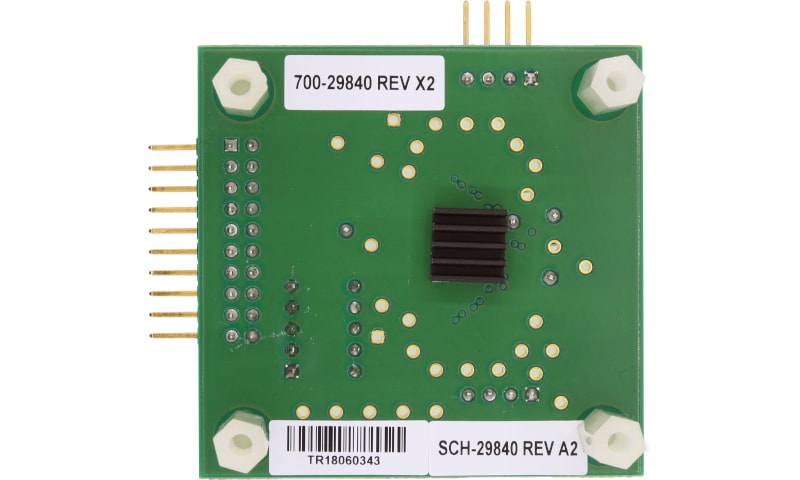

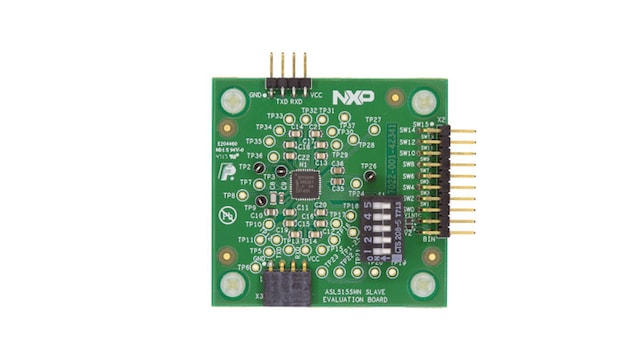

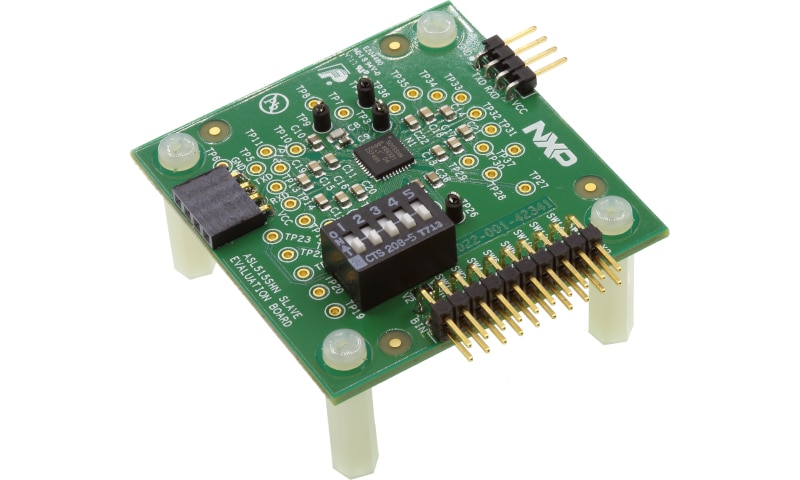

MLC ASL5115SHN评估/开发板
ASL5115EVBSLAV具备ASL5115SHN的所有功能。ASL5xxxyHz系列是功能齐全且灵活的矩阵LED控制器(MLC)。它提供一款高性价比的设计解决方案，专门针对先进的汽车外部照明应用。ASL5115SHN采用直接控制模式，微控制器在一个确定的周期内更新每个通道的PWM信息。ASL5115SHN在PWM输出中提供12位分辨率，确保平滑的调光性能，避免了输出光中的小故障。
产品详情
支持的器件
通用负载开关
汽车照明LED驱动器IC
- ASL5XXXYHZ: ASL5xxxyHz：用于汽车照明的智能矩阵LED控制器
特征
MLC关键规格
- 4个浮动块中有12个集成开关
- 每个开关的最大电流为1.5 A
- PWM输出中为12位分辨率
- 自动相移，避免切换期间出现大峰值电流
- 单LED开路/短路检测
- 直接的NTC和ID电阻输入
- CAN接口(提供FD)
- 集成式振荡器
- QM(B)支持
购买选项
文档
快速参考恩智浦 文档类别
2 文件
用户指南 (2)
-
Getting Started with the ASL5115EVBSLAV[GS-ASL5115EVBSLAV]快速入门
-
UM11224, ASL5x15 Evaluation boards – User Manual[UM11224]快速入门
