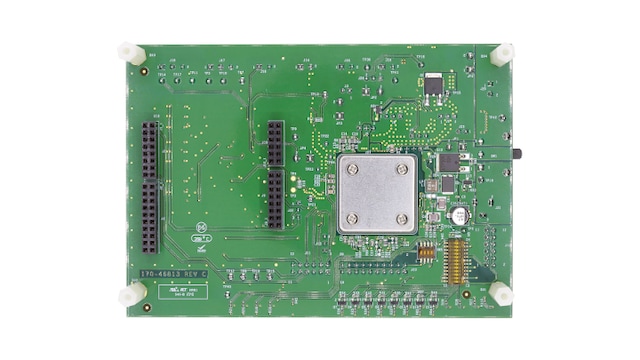

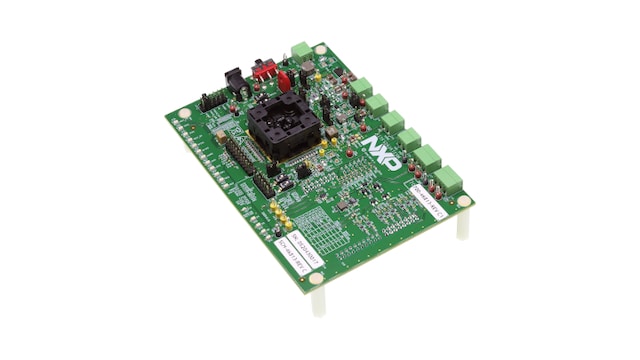

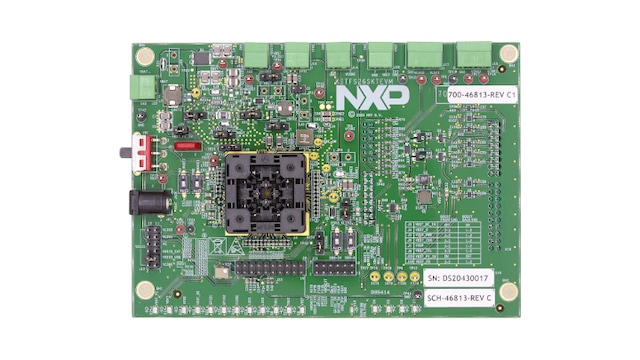

FS26安全SBC编程插座板

KITFS26SKTEVM

滚动图片以放大

支持的器件

电源管理

安全SBC

处理器和微控制器

S32K汽车通用MCU

功能

连接

  • FRDM-KL25Z MCU插拔允许USB连接,以便轻松连接到软件图形用户界面(访问SPI总线、IOS、安全输出、调试、AMUX、调节器)USB连接,用于寄存器访问、OTP仿真和熔丝

电源管理

  • VBAT电源连接器(插孔和Phoenix)
  • VPRE输出电压:3.3V至6.5V,电流为1.5A
  • VBOOST以独立模式或前端拓扑支持电池启动配置文件
  • VCORE输出电压:0.8V至3.3V,电流为1.6A
  • LDO1和LDO2,3.3V或5.0V,高达400mA
  • VTRK1和VTRK2,3.3V或5.0V,高达150mA
  • VREF精度调节器,用于外部ADC参考

通用规格

  • FS0B, FS1b外部安全引脚

支持

  • 调试模式访问
  • 手动或自动OTP熔丝编程
  • 接头支持轻松接入数字信号
  • 可轻松配置前端和后端电源拓扑

组件

  • 指示信号或稳压器状态的LED
  • 测试外部VMON的模拟可变电阻器
  • LQF48非焊接插座,可对多个器件进行功能测试和编程。由于插座原因,所有输出电流应限制为最大值1A。

购买选项

KITFS26SKTEVM-Image

点击展开

  • KITFS26SKTEVM

  • FS26 Safety SBC Programming Socket Board.

  • CNY3,303.95
  • 数量为 1
    • 供货情况: 有货
    • 库存: 2
    • 运单: 正常情况下 1-2个工作日内发货
从恩智浦处购买从分销商处购买

文档

快速参考 文档类别.

3 文件

设计资源

设计文件

2 设计文件
