Freedom套件——MC33926，5.0A油门控制H-B

FRDM33926PNBEVM
正常供应

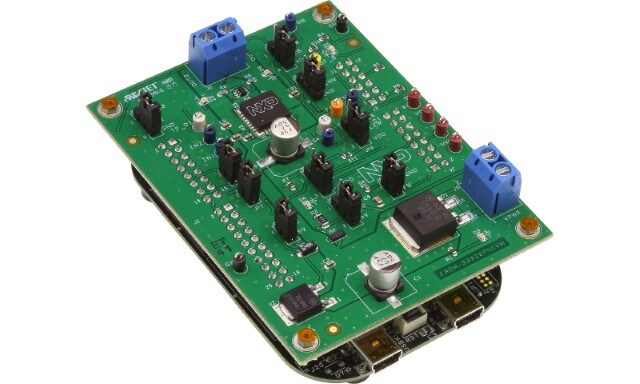

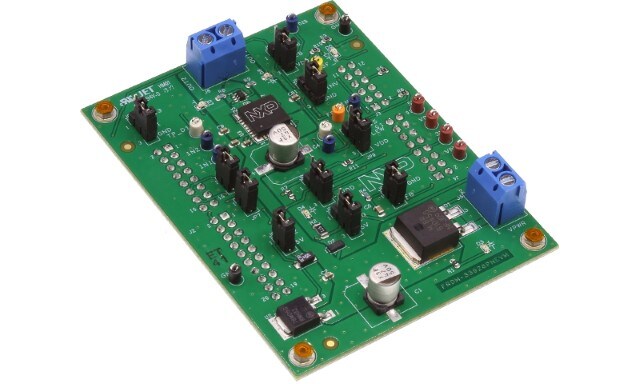

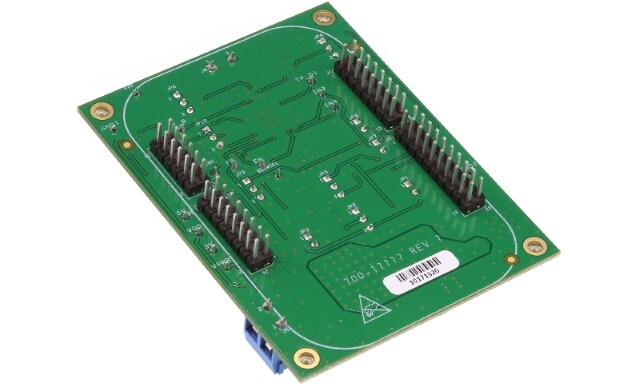

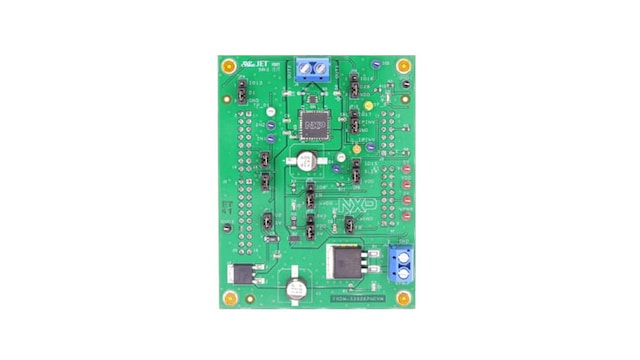

滚动图片以放大

该评估套件采用33926。33926是一款单片H桥电源IC，可用于工业和汽车业电流和电压规格范围内的任何低压DC伺服电机控制应用。电子油门控制是一个汽车应用示例。33926也能控制电感负载，峰值电流可达5.0A。 RMS电流能力取决于器件封装的散热能力。在负载电流达到6.5A±1.5A以上时，内部峰值电流限制（调节）被激活。当频率达到20kHz时，可对输出负载进行脉宽调制（PWM）。FRDM-KL25Z支持。

产品详情

支持的器件

通用负载开关

BLDC，H桥，步进电机

  • MC33926: H桥，有刷直流电机驱动器，5-28V，5A，20kHz

特性

连接

  • 3.0V和5.0V TTL/CMOS逻辑兼容输入

电源管理

  • 连续工作电压为8.0V至28V（瞬态电压范围为5.0V至40V）
  • 通过内部恒定关断时间PWM进行过流限制（调节）
  • 输出短路保护（VPWR短路或接地短路）
  • 睡眠模式电流消耗<50μA（输入浮动或设置，匹配默认逻辑状态）

通用规格

  • 与温度有关的电流限制阈值下降
  • 所有输入均有一个内部源/汇点来定义默认（浮动输入）状态
  • 225mΩ最大导通电阻@150°C（每个H桥MOSFET）

软件

  • SPIGen提供了一个基于PC的界面，让您可以轻松地使用FRDM-33926ESEVM功能来控制直流有刷电机。SPIGen可在任何Windows 7或Windows 10系统上运行，支持最大40kHz的PWM频率。

购买选项

KIT-33926PNBEVM-Image

点击展开

KIT-33926PNBEVM
正常供应

Freedom Kit - MC33926, 5.0 A Throttle H-B.

    $54.00 USD
    现货 :1

    正常情况下 1-2个工作日内发货

    加入购物车
    FRDM33926PNBEVM-Image

    点击展开

    FRDM33926PNBEVM
    正常供应

    Freedom Kit - MC33926, 5.0 A Throttle H-B.

      $22.00 USD
      待定库存
      加入购物车
