Freedom扩展板 - MC34933，双H桥，步进电机驱动器，2.0-7.0V，1.4A

FRDM-34933EP-EVB 正常供应

滚动图片以放大

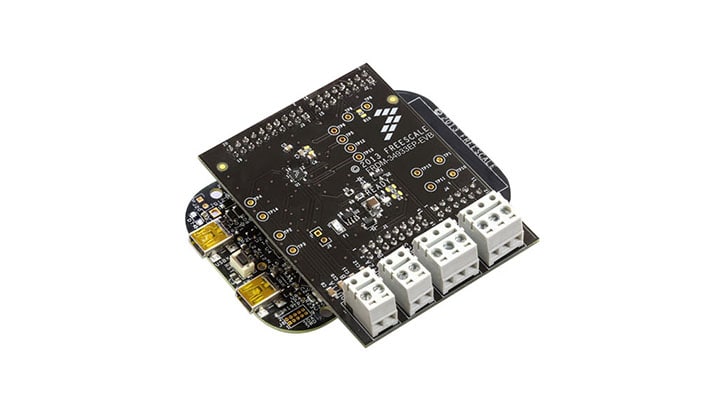

Freedom评估板采用MC34933双通道H桥驱动器，可驱动一个步进电机或两个有刷直流电机。

FRDM-34933EP-EVB设计巧妙，能轻松地安装到FRDM-KL25Z上。

MC34933采用我们专有的SMOS8 Bi CMOS工艺，是一款低功耗器件，工作电压范围为2.0 V至7.0 V，用于电机驱动时的最大静态电流为100 μA，用于控制逻辑供电时的最大静态电流为400 μA。MC34933采用VCC检测电路，检测逻辑电源开关何时处于关闭状态，最大电流为1 μA，可延长电池使用时间。MC34933还为H桥驱动器提供热保护电路，可避免对IC内部功率MOSFET电路的损害，内置死区时间控制可预防直通电流。MC34933能够驱动高达1.0 A的负载(峰值1.4 A)。

  • 面向低压H桥产品的Processor Expert®组件能够帮助您快速完成嵌入式应用的开发。

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

特征

数据连接

  • 用于电机引线和电源连接的螺丝端子

电源管理

  • 内置逻辑电源稳压器
  • 电路板电源与主CPU电源分开
  • 熔断保护

用户组件

  • FRDM-KL25Z驱动的通用LED
  • 旨在与FRDM-KL25Z结合使用(能够与FRDM及Arduino®结合使用)

购买选项

FRDM-34933EP-EVB-Image

点击展开

FRDM-34933EP-EVB
正常供应

Freedom Evaluation board -MC34933, H-B, Dual, Low Voltage, Stepper&DC Brushed Motor Driver, 2-7 V.
