MPC17C724的Freedom扩展板

FRDM-17C724-EVB
正常供应

滚动图片以放大

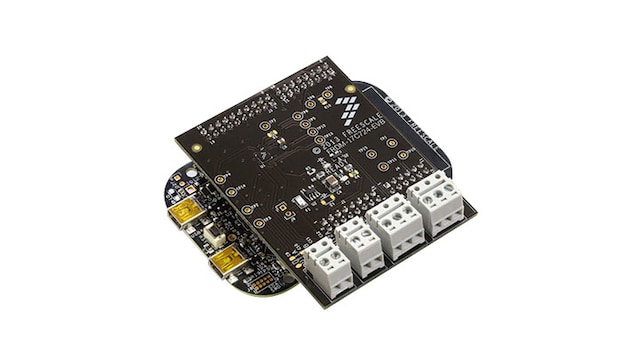

FRDM-17C724-EVB是一个低功率、高性价比的评估和开发系统，适用于采用Kinetis® MCU系列器件进行快速应用原型设计和演示。

它采用MPC17C724双通道H桥驱动器。该驱动器是照相机镜头和光圈等包含双极步进电机或有刷直流电机的便携式电子应用的理想选择。

MPC17C724FS可在2.7V- 5.5V电源电压下高效工作，可提供0.4A的连续电机驱动电流。

  • 小型电机驱动器最大限度地减少了安装面积
  • 和缓的驱动电流，适用于小型电机
  • 可连接低成本MCU
  • 可放置PCB的小光圈，用于电机驱动
  • 面向低压H桥产品的Processor Expert®组件能够帮助您快速完成嵌入式应用的开发。

产品详情

支持的器件

处理器和微控制器

KL系列Cortex-M0+

  • KL1x: Kinetis® KL1x-48 MHz，主流小规格超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核
  • KL2x: Kinetis® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm® Cortex®-M0+内核

通用负载开关

BLDC，H桥，步进电机

  • MPC17C724: H桥, 电机驱动器, 2.7-5.5V, 0.8A, 200kHz

功能

连接

  • 用于电机引线和电源连接的螺丝端子

电源管理

  • 电路板电源与主CPU电源分开
  • 逻辑电源的内置稳压器
  • 熔丝保护

用户组件

  • FRDM-KL25Z驱动的通用LED

通用规格

  • 可与FRDM-KL25Z结合使用(能够与FRDM及Arduino®配合使用)

购买选项

FRDM-17C724-EVB-Image

点击展开

FRDM-17C724-EVB
正常供应

Freedom Evaluation board -MPC17C524, H-B, Dual, Low Voltage, Stepper&DC Brushed Motor Driver, 2.7-.

    $113.99 USD
    待定库存
    加入购物车
