Name: KIT33816FRDMEVM：评估套件 33816，Freedom电路板KL25Z，喷油器
Price: 349.60 USD
Availability: InStock

滚动图片以放大

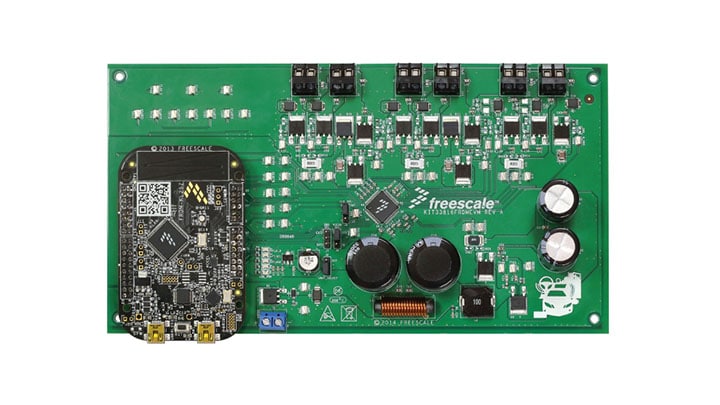

KIT33816FRDMEVM评估板(EVB)是一款易用的电路板，可让您练习使用恩智浦 MC33816直喷预驱动器电路的所有功能。借助用作SPIdongle的Freedom电路板FRDM-KL25Z，PC可通过USB与EVB通信。恩智浦SPIGen (7.1及更高版本)程序提供针对MC33816 SPI端口的用户接口，支持您对代码RAM和数据寄存器进行编程，发送命令到IC，并从IC接收状态。

设计文件

软件

产品详情

支持的器件

通用负载开关

动力和发动机控制

MC33816: 面向电磁控制的SD6可编程驱动器

处理器和微控制器

KL系列Cortex-M0+

KL2x: Kinetis^® KL2x-72/96 MHz, USB超低功耗微控制器(MCU)，基于Arm^® Cortex^®-M0+内核

特征

KIT33816FRDMEVM特性

MC33816直喷预驱动器集成电路
面向SPI通信和IO控制的FRDM-KL25Z
电源调适电路
用于控制4个喷油器和两个燃油泵的外部MOSFET
DC-DC控制
+12 V VBAT电源，为两个内部稳压器(VCCP和VCCP2.5)提供电源

MC33816特性

电池电压范围，5.5 < VBATT < 32 V
预驱动器工作电压最高为72 V
高边/低边预驱动PWM可高达100 kHz (30 n库伦)
所有预驱动器都有4个可选的压摆率
8个可选的预定义VDS监控阈值
用于保护微代码的加密功能

购买选项

点击展开

KIT33816FRDMEVM
正常供应

Evaluation Kit - MC33816, SD6 Programmable Solenoid Controller with Freedom KL25Z.

套件包含

KIT33816FRDMEVM硬件
FRDM-KL25Z硬件(预编程)
线缆，USB A-M至B-M Mini
快速参考指南

$349.60 USD

现货 :1

正常情况下 1-2个工作日内发货

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

7 文件

紧凑列表

AN4849, Four injector and fuel pump drive - Application Note[AN4849]

PDFJul 15, 2019版本更新 5
AN4954, MC33816 Diagnostics - Application Note[AN4954]

PDFFeb 3, 2016版本更新 3.0

AN4849SW, Software Files for AN4849[AN4849SW]

ZIPOct 2, 2019版本更新 1.0

KIT33816FRDMQSG, Quick Start Guide for the KIT33816FRDMEVM - Quick Start Guide[KIT33816FRDMQSG]亮点

PDFNov 13, 2014版本更新 2.0

MC33816, SD6 programmable solenoid controller for precision solenoid control applications - Data Sheet[MC33816]

PDFFeb 15, 2023版本更新 10.0

KT33816FRDMUG, KIT33816FRDMEVM Evaluation Board - User’s Guide[KT33816FRDMUG]亮点快速入门

PDFNov 13, 2014版本更新 2.0
MC33816DSWUG, MC33816 Developer Studio User’s Guide - User’s Guide[MC33816DSWUG]快速入门

PDFOct 6, 2015版本更新 2.0

设计资源

设计文件

快速参考恩智浦设计文件类型.

1 设计文件

印刷电路板与电路图
Gerber files for the KIT33816FRDMEVM Evaluation board

ZIP版本 1.0Jul 2, 2014 00:00:00722.30 KBKIT33816FRDM-GRBR

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

5 软件文件

配置工具
KIT33816 SPIGEN Configuration File

SPI版本 1Mar 26, 2014 00:00:003.47 KBKIT33816-SPIGEN
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
应用示范软件
KL25Z flash files (Open SDA MSD-FRDMx and USB SPI Dongle program)

ZIP版本 1.1Aug 11, 2015 00:00:00231.47 KBKIT33816-KL25Z-EVBS

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
代码片段
KIT33816FRDMEVM 4 injector, 2 fuel pump, DC-DC microcode with diagnostics

ZIP版本 4.0Feb 25, 2016 00:00:0059.95 KBAN4954-SW

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
代码片段
KIT33816FRDMEVM 4 injector, 2 fuel pump, DC-DC microcode

ZIP版本 2.0Nov 4, 2015 00:00:0053.13 KBKIT33816FRDM-SBCH

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
开发IDE和生成工具
MC33816 Developer Studio IDE

EXE版本 2.3.5Sep 7, 2021 09:02:0010.30 MBMC33816_IDE

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
