SJA1110以太网交换机多千兆安全评估板

SJA1110-MGS-EVM
试生产
  • 本页介绍的产品处于样品阶段。此处的产品技术规格和信息如有变更，恕不另行通知。如需了解更多信息和样品供货情况，请联系恩智浦 支持服务或恩智浦当地销售人员。

滚动图片以放大

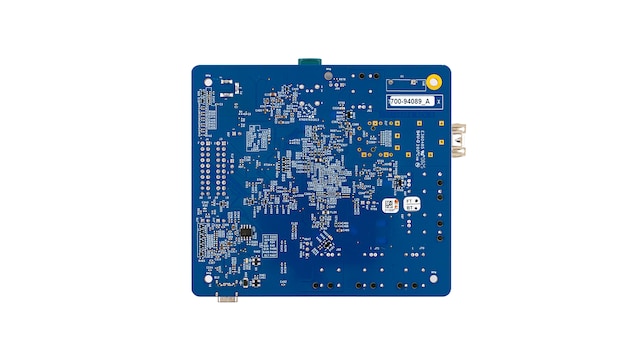

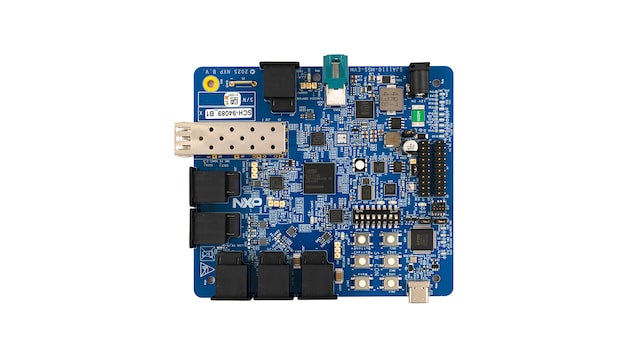

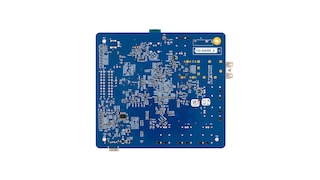

SJA1110-MGS-EVM是一款紧凑且高性价比的多千兆安全评估板，专为汽车以太网用例而设计。该评估板集成了SJA1110交换机，以及支持MACsec安全性的TJA1121和TJA1104 PHY，同时提供基于实时驱动(RTD)的集成软件示例，便于快速原型制作。

框图

SJA1110-MGS-EVM

SJA1110-MGS-EVM Block Diagram
获取框图PDF

支持的器件

接口

汽车以太网交换机

  • SJA1110: 集成了100BASE-T1 PHY的多千兆安全TSN以太网交换机

汽车以太网PHY

  • TJA1104: TJA1104，支持MACsec且符合ASIL B安全等级的100BASE-T1汽车以太网PHY收发器
  • TJA1121: TJA1121，支持MACsec且符合ASIL B的1000BASE-T1汽车以太网PHY收发器

电源管理

安全SBC

  • VR5510: 面向S32G处理器的多通道(9通道)PMIC——8个高功率通道、1个低功率通道，满足ASIL D安全等级要求

特性

硬件特性

  • SJA1110交换机的安全版
  • 100BASE-T1(SJA1110内部PHY)
  • 1个100BASE-T1以太网端口，采用TJA1104汽车以太网PHY
  • 两个1000BASE-T1以太网端口，采用TJA1121汽车以太网PHY
  • 1个SFP+笼架
  • JTAG连接器
  • 多个用于指示状态的LED灯
  • DIP开关，用于简化配置
  • USB-C连接器，用于SPI访问
  • 基于VR5510 PMIC的电源

软件特性

文档

快速参考恩智浦 文档类别

筛选条件

2 文件

紧凑列表

设计资源

设计文件

快速参考恩智浦 设计文件类型.
筛选条件

2 设计文件

软件

快速参考恩智浦 软件类型.

筛选条件

2 软件文件

  • 连接软件

    Automotive Ethernet Software

    FLEXERA版本 1.0Apr 19, 2023 11:15:001 KBSW32SJA11XX-STDSW-D
    下载
  • 软件开发资源

    SJA1110 Software Examples

    EXTERNAL版本 0.1.0Dec 22, 2024 10:48:00SW32SJA11XX-REFSW-D
    下载
