PCA9959 LED驱动器评估板

OMPCA9959LEDEV
正常供应

滚动图片以放大

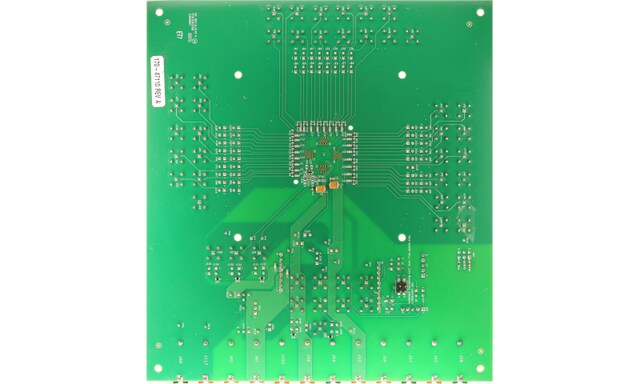

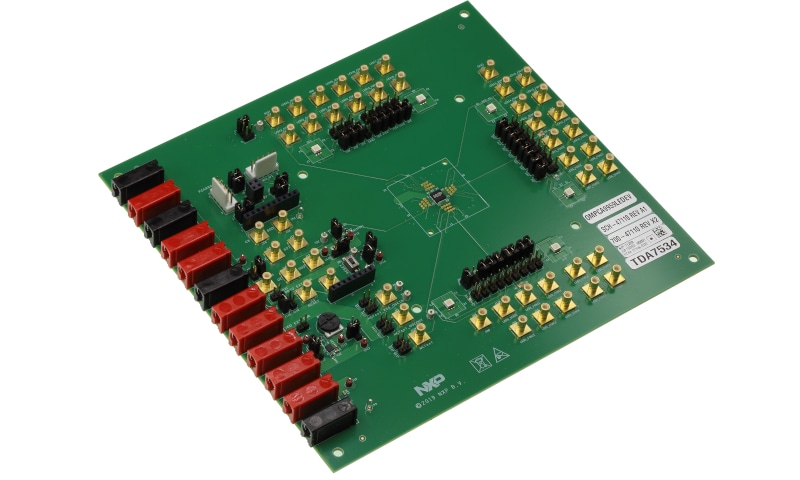

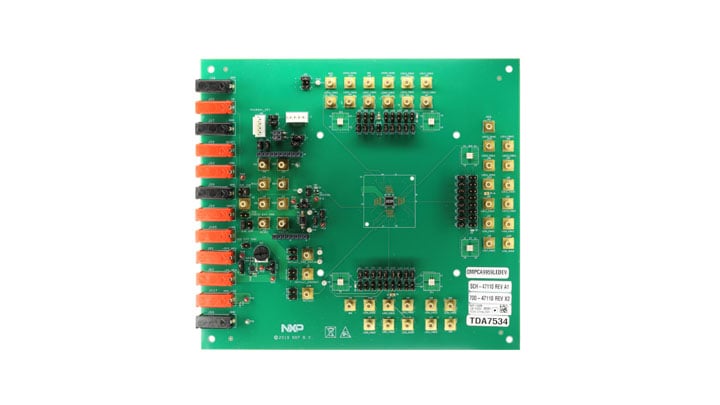

OMPCA9959LEDEV评估板具有混色、闪烁和调光显示的LED。图形界面允许用户轻松探索驱动器的不同功能。该电路板可与其他SPI演示板串联，以创建评估系统。

支持的器件

通用负载开关

LED驱动器

  • PCA9959: 24通道SPI串行总线32 mA/5.5 V恒流LED驱动器

特征

渐变控制

  • 支持多达四组LED渐变控制
  • 每个LED通道分配给四组中的一组
  • 对于每组，PCA9959支持64网格亮度控制
  • 每个LED输出都有自己的6位分辨率（64步）预设电流配置，绝对精度为±8％。

电源

  • 电源电压： 2.7 V至5.5 V
  • 低待机电流(170 µA)

LED电流

  • 每个通道63 mA/5.5 V输出驱动
  • 输出电流精度：
    ±5%通道对通道
    ±7%芯片对芯片
  • 输出电流通过REXT引脚处的电阻器调节

接口

  • 10 MHz SPI接口
  • 输出启用(/OE)引脚

购买选项

OMPCA9959LEDEV-Image

点击展开

OMPCA9959LEDEV
正常供应

PCA9959 LED Driver Evaluation Board.

    $522.50 USD
    现货 :5

    正常情况下 1-2个工作日内发货
