LPCXpresso™开发平台由恩智浦和Embedded Artists率先推出，包括低成本LPCXpresso目标板，让您能够快速开始和运行设计。LPCXpresso™开发板旨在实现简单、快速的原型设计和评估，与LPCXpresso IDE或其他常见的合作伙伴工具链配套使用。LPCXpresso™是一个端到端解决方案，支持嵌入式工程师从初始评估到最终生产的全程应用开发流程。

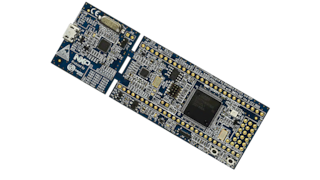

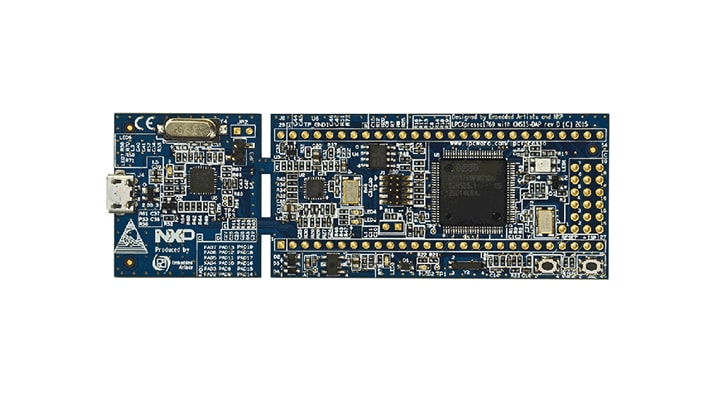

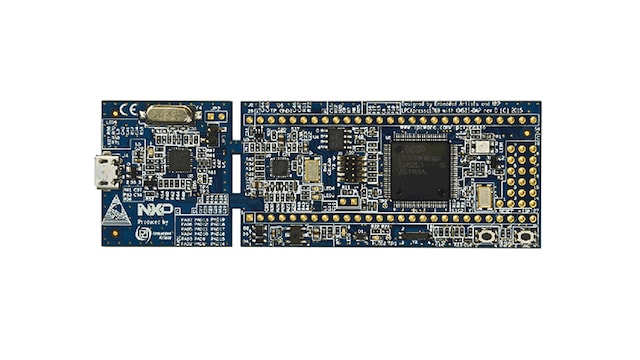

此LPCXpresso™板搭载了LPC1769来演示并评估LPC1700产品系列的功能。此板包括兼容板载CMSIS-DAP的硬件调试器以及采用第三方硬件调试器的连接器。

请注意：将OM13085板与LPCXpresso IDE结合使用时，需要该工具的7.9.0版本。

订购编号：OM13085

设计文件

软件

产品详情

支持的器件

处理器和微控制器

LPC1700 Arm Cortex-M3

LPC1769FBD100: 512kB闪存、64kB SRAM、以太网、USB、LQFP100封装

特性

微控制器

基于LPC1769 Cortex-M3的微控制器

调试

集成的CMSIS-DAP硬件调试器
此电路板的硬件调试器部分可以取掉，以减少电路板尺寸
10引脚SWD连接器，可与外部硬件调试器一起使用

连接

以太网10/100 PHY
LPCXpresso/mbed调试扩展连接器

用户组件

复位和ISP启动模式按钮
3色LED

购买选项

点击展开

OM13085
正常供应
LPCXpresso board for LPC1769 with CMSIS DAP probe.

CNY 206.50
数量为 1
- 供货情况: 待定库存

加入购物车

从分销商处购买

发行人	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

设计资源

设计文件

快速参考恩智浦设计文件类型.

2 设计文件

印刷电路板与电路图
LPCXpresso LPC1769 CMSIS-DAP rev D

PDF版本 DFeb 11, 2015 00:00:00137.0 KBLPCXPRESSO-LPC1769-SCH
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
LPCXpresso LPC1769 with CMSIS DAP - BOM

ZIP版本 DJan 18, 2018 12:19:00144.0 KBOM13085-LPCXpresso-LPC1769
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

2 软件文件

BSP及设备驱动
Firmware and drivers for LPC11U35 debug probes

ZIP版本 1.07Jul 6, 2018 16:38:00326.8 KBLPC11Uxx-Debug-Probe-VCOM

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
调试及视觉化工具
Linkserver for Microcontrollers（微控制器链接服务器）

下载选项

注意: 推荐在电脑端下载软件，体验更佳。

面向LPC1769的LPCXpresso板，带有CMSIS DAP硬件调试器
