LS1021A-IoT网关参考设计

LS1021A-IoT

滚动图片以放大

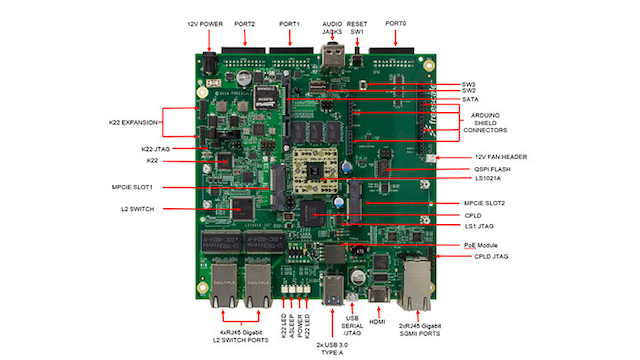

LS1021A-IoT网关参考设计采用QorIQ® LS1021A处理器，是一款专门设计的小规格硬件平台，配备了丰富的高速数据连接和低速串行接口，能够为家庭、企业和其他商业环境的用户提供安全的IoT服务。

物联网网关参考设计 - 简介

框图

LS1021A-IoT网关

LS1021A-IoT Gateway System Block Diagram
获取框图PDF

支持的器件

传感器

运动传感器

  • MMA8451Q: ±2g/±4g/±8g，低重力加速度，14位数字加速度传感器

处理器和微控制器

Layerscape处理器

  • LS1021A: Layerscape® 1021A双核处理器，带LCD控制器

K2x / KS2x USB

  • K22_120: Kinetis® K22-120 MHz，高性价比，全速USB微控制器(MCU)，基于Arm® Cortex®-M4内核

接口

汽车以太网交换机

  • SJA1105TEL: 5端口AVB和TSN汽车以太网交换机

特征

功能

  • 双Arm® Cortex®-A7内核
  • 32 KB I/D L1缓存，带ECC保护
  • 512 KB一致性L2缓存，带ECC保护
  • 1 Gb QSPI NOR闪存
  • 1 GB DDR3L
  • SDHC插槽 - 高达32 GB
  • MC34VR500电源管理解决方案

网络

  • GBaseT以太网(SGMII)
  • GBaseT以太网(RGMII)
  • 2个Mini PCIe (x1)插槽
  • mSATA 3.0插槽

接口

  • 终端(USB转UART)
  • 4线LP-UART转Arduino®接头(ZigBee)
  • USB 3.0
  • 13个通用IO或8个FTM (PWM)
  • 6个中断
  • SPI
  • I²C1总线
  • I²C2

HMI

  • 复用的LCD/QE接口

调试

  • K22 mbed接口，使用JTAG的microUSB

FCC B类和CE

  • 健康、安全和环境保护标准

购买选项

LS1021A-IOT-B-Image

点击展开

LS1021A-IOT-B
正常供应

LS1021A Internet of Things Gateway Rev 2 Silicon.

    $684.43 USD
    待定库存
    加入购物车
    从分销商处购买
