评估套件 - 33932，5.0 A油门控制H桥
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
归档的内容不再更新，仅作为历史记录参考。

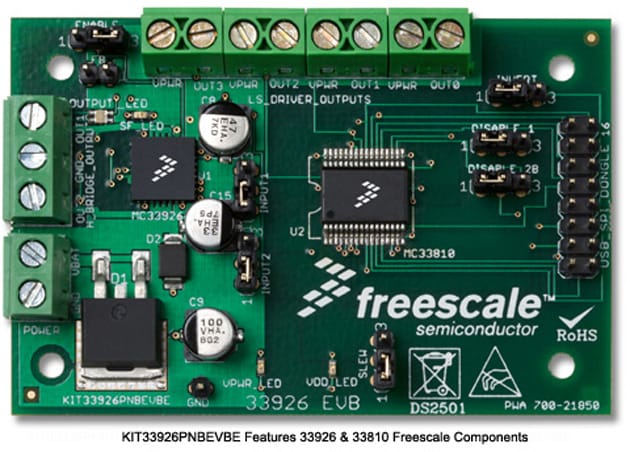

该评估套件采用33926。33926是一款单片集成式H桥电源IC，主要是为汽车电子油门控制而设计，但是也能用于在所要求的电流和电压限制范围内的任何低压DC伺服电机控制应用。33926能够控制电感负载，峰值电流可达5.0 A。RMS电流能力取决于器件封装的散热能力。在负载电流达到6.5 A ± 1.5 A以上时，内部峰值电流限制(控制)被激活。当频率达到20 kHz时，可对输出负载进行脉宽调制(PWM)。负载电流反馈功能提供成比例的(0.24%的负载电流)电流输出，适合由微控制器的A/D输入来监控。状态标志输出报告欠压、过流和过热故障情况。两个独立输入可对两个半桥推挽式输出进行极性控制。两个独立的禁用输入能强制H桥输出进入三态模式(高阻抗关断状态)。倒相输入能将IN1和IN2改变为LOW = True。
该评估套件可与KITUSBSPIDGLEVME配合使用。
MC33926是SafeAssure®功能安全解决方案
产品详情
支持的器件
通用负载开关
BLDC，H桥，步进电机
- MC33926: H桥，有刷直流电机驱动器，5-28V，5A，20kHz
-
SafeAssure功能安全保障计划旨在帮助满足IEC 61508和ISO 26262功能安全合规性要求的解决方案
