Name: 基于可编程数字信号控制器的800W双向ACDC转换解决方案
Price: 57.50 USD
Availability: BackOrder

滚动图片以放大

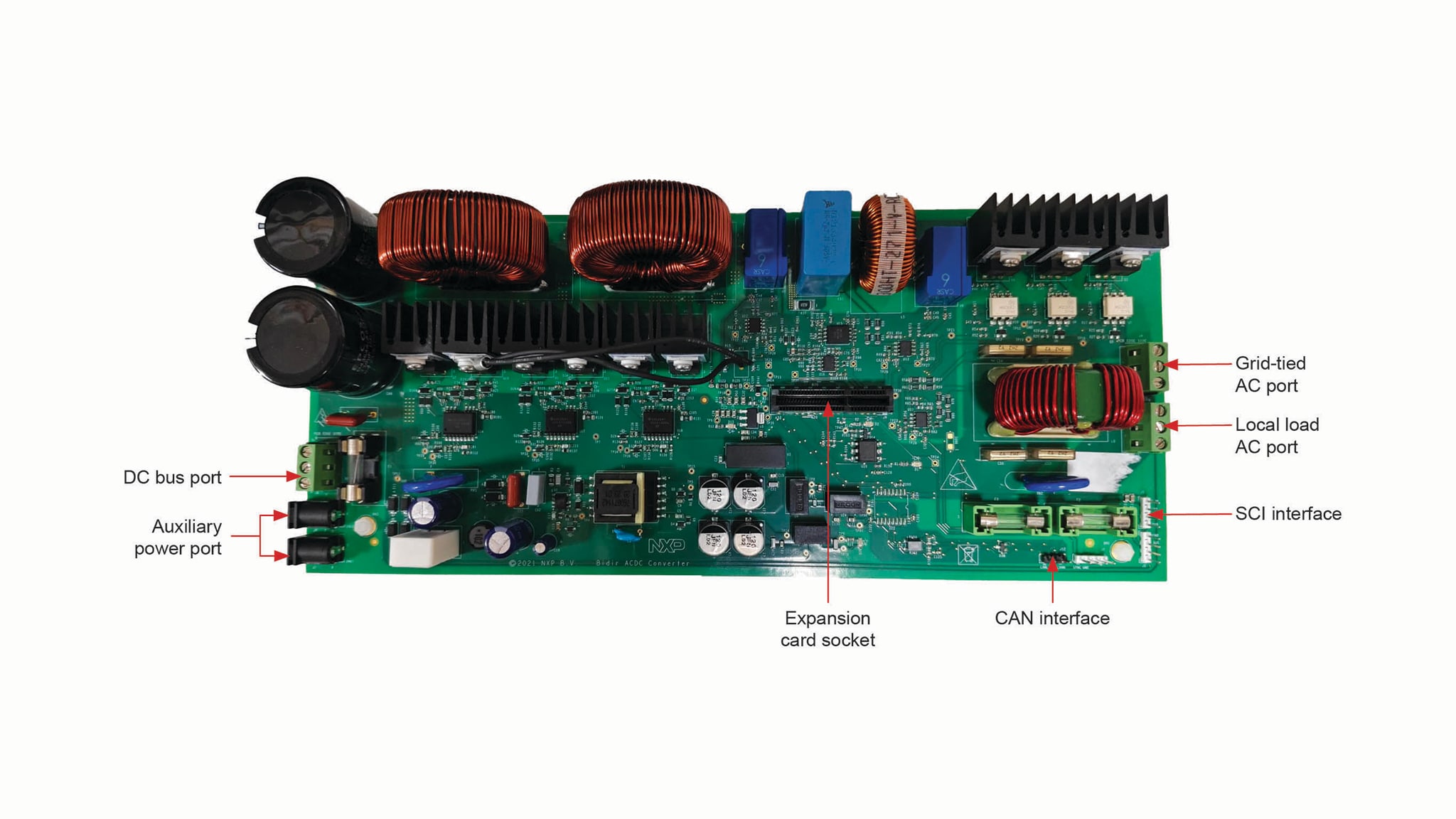

该设计是一种概念验证方案，可帮助客户设计其双向AC-DC转换系统。该设计已完成全方位开发、验证和测试。恩智浦提供定制此设计的所有必要资料，包括原理图、物料清单、固件、应用笔记、技术培训视频、用户指南和入门指南。

设计文件

软件

产品详情

框图

基于可编程数字信号控制器(DSC)的800W双向AC-DC转换解决方案

获取框图PDF

支持的器件

处理器和微控制器

32位56F8xxxx系列

MC56F83xxx: 性能级数字信号控制器, USB FS OTG, CAN-FD

通用负载开关

动力和发动机控制

GD3100: 面向IGBT和SiC MOSFET的高级高压隔离栅极驱动器

接口

具有灵活数据传输速率的CAN

TJA1052IT: 电气隔离的高速CAN收发器

电源管理

带集成电源开关的AC-DC控制器

TEA1721AT: 集成功率MOSFET通过高压启动的反激控制器，适用于最高11 W的低功率应用

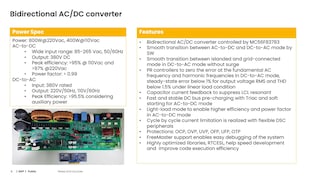

特性

基于完全可编程数字信号控制器的解决方案
通过软件实现AC转DC和DC转AC模式之间的平滑切换
在DC转AC模式下，采用PR控制器将AC基频和谐波频率的误差降至零，在线性负载条件下，输出电压RMS的稳态误差低于 1%，总谐波失真(THD)低于1.5%
电容电流反馈可抑制LCL谐振
在AC转DC模式下，通过Triac和软启动实现快速且稳定的直流母线预充电
轻载模式提升AC转DC模式的效率和功率因数
利用灵活的DSC外设实现逐周期电流限制
多重保护功能：过流保护(OCP)、过压保护(OVP)、欠压保护(UVP)、过频保护(OFP)、欠频保护(UFP)、过温保护(OTP)
高度优化的库(如RTCESL)可加速开发并提高代码执行效率

购买选项

点击展开

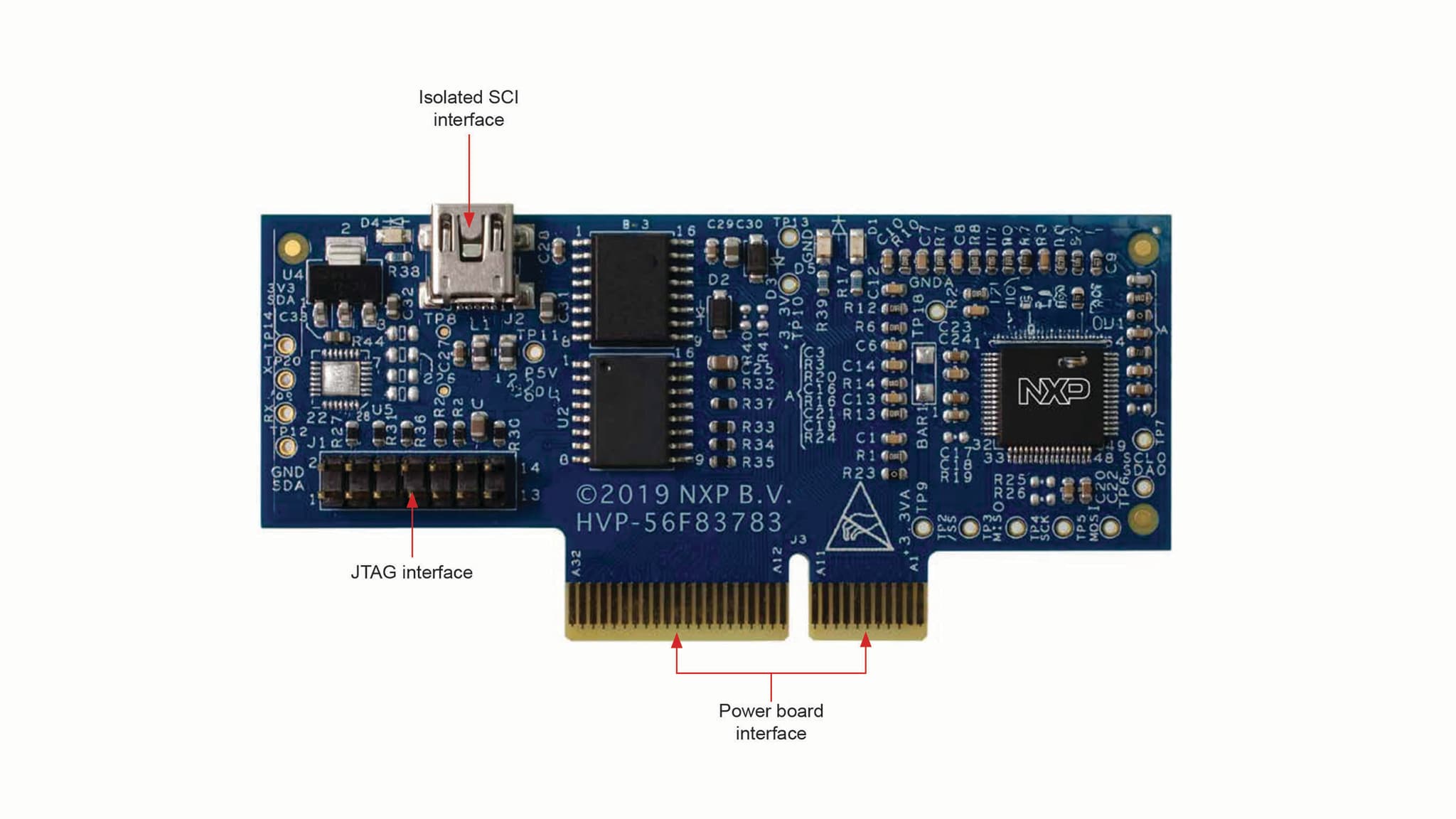

HVP-56F83783
正常供应

High-Voltage Development Platform.

套件包含

HVP-56F83783高压
开发平台
基于恩智浦DSC的高压开发平台

扩展板: Yes

$57.50 USD

待定库存

加入购物车

从分销商处购买

代理商	地区	库存	库存日期	订购

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

文档

快速参考恩智浦文档类别

3 文件

紧凑列表

Multimode Bidirectional AC-DC Converter Design using MC56F83783[AN14354]

HTML | PDFAug 30, 2024版本更新 1.0

Multimode Bidirectional AC-DC Reference Solution[UG10208]

PDFFeb 10, 2025版本更新 1.0
Getting Started with the Bidirectional AC-DC Reference Solution[GS-BIDIRECTIONAL-AC-DC-REF-DESIGN]快速入门

HTMLMay 18, 2025

设计资源

设计文件

快速参考恩智浦设计文件类型.

3 设计文件

印刷电路板与电路图
Bidirectional AC-DC Schematics

PDF版本 0May 19, 2025 09:05:00309.06 KBSCH-AC-DC-B1

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Bidirectional AC-DC Gerber Files

7Z版本 0May 19, 2025 09:55:001.05 MBGERBER-AC-DC
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
设计文件-其他
AC-DC Converter Bill of Materials

XLS版本 0May 19, 2025 10:06:0014.51 MBBOM-AC-DC-CONVERTER

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

软件

快速参考恩智浦软件类型.

1-5 / 6 软件文件

应用示范软件
Application Code Hub Device Family DSC

EXTERNAL版本 0Apr 30, 2025 08:34:00APP-CODE-HUB-DEVICES

下载
BSP及设备驱动
MCUXpresso配置工具 - 引脚、时钟、外设

下载选项
调试及视觉化工具
FreeMASTER运行时调试工具

下载选项
开发IDE和生成工具
CodeWarrior® for MCUs (Eclipse IDE)

FLEXERA版本 0Apr 30, 2025 08:59:00CW-MCUS-ECLIPSE-V11.1

下载
软件开发资源
MCUXpresso SDK Builder for MC56F83783

EXTERNAL版本 0Apr 30, 2025 08:44:00MCUXPRESSO-SDK-BUILDER-MC56F83783

下载
软件开发资源
Multi-Mode Bidirectional AC-DC Converter Design Using MC56F83783

EXTERNAL版本 0Apr 30, 2025 08:51:00AC-DC-CONVERTER-GITHUB

下载
