3相无刷直流电机/永磁同步电机低压电机控制驱动

3PHASELV-KIT
正常供应
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

归档的内容不再更新，仅作为历史记录参考。

"This tool is no longer in production, we recommend MTRCKTSBN5606B as a replacement".

The NXP® 3-Phase Brushless DC (BLDC) / Permanent Magnet Synchronous Motor (PMSM) Low-voltage motor control drive creates a single unit for developing BLDC/PMSM motor control applications.

  • 它与其中一个子板配合使用，加上一个选中的MCU，可为2-24Vdc、4A电机提供了一个现成的软件开发平台。
  • 提供反馈信号，可使用各种算法控制3相PMSM和BLDC电机

支持的器件

处理器和微控制器

16位56800E DSC内核

  • 56F800x: MC56F8006 and MCF56F8002 Digital Signal Controllers

8位S08 MCU

  • S08MP: 8位通用MP MCU

通用负载开关

预驱动器

  • MC33937: 3相场效应晶体管预驱动器

特征

数据连接

  • CAN物理层
  • USB接口
  • 电机功率和用于MCU子板连接的两个信号连接器

电源管理

  • Power supply voltage input 12-24 VDC, extended up to 50 V
  • 输出电流为 4 A
  • 3-phase bridge inverter (6 MOSFETs) + 3-phase MOSFET gate driver MC33937 with overcurrent and undervoltage protection
  • 3相和DC总线电流感应分流器
  • DC总线电压感应和3相反电动势电压感应电路

传感器

  • 编码器/霍尔传感器感应电路

用户组件

  • 用户LED和开关

购买选项

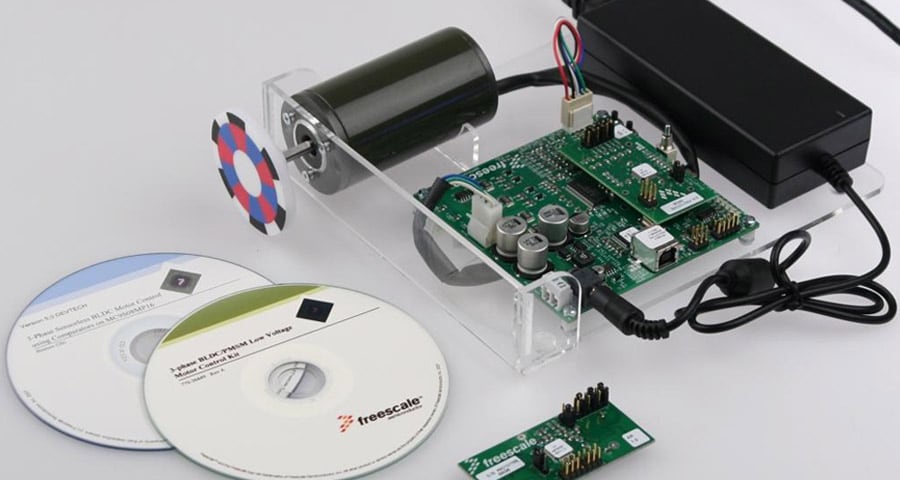

3PHASELV-KIT-Image

点击展开

3PHASELV-KIT
正常供应

Single unit for developing BLDC/PMSM motor control applications.
