用于GPS、GLONASS、Galileo和Compass的SiGe:C低噪声放大器MMIC
BGU8011 接收通知

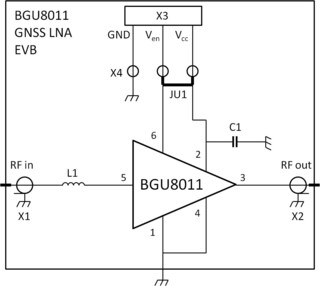

BGU8011是适合GNSS接收器应用的一款低噪声放大器(LNA)，该器件采用的是小型塑料6-pin超薄无引脚封装。 BGU8011需要使用一个外部匹配电感和一个外部去耦电容。
对于不同无线电系统共存的现代手机，BGU8011可根据环境变化自动调整。该器件功耗低并且当手机中存在发射端的阻塞信号时仍然能够很好的工作低干扰功率下,该器件在噪声系数为0.65 dB时可实现16.3 dB的增益。对于手机burst发射造成的高干扰功率，该器件可临时增大其偏置电流从而提高灵敏度。
sot1230_3d
产品详情
特征
- 覆盖整个GNSS L1频段，从1559 MHz到1610 MHz
- 噪声系数(NF) = 0.65 dB
- 增益：16.3 dB
- 高输入1 dB压缩点：-5 dBm
- 高频段外IP3i：7 dBm
- 电源电压：1.5 V至3.1 V
- 4.2 mA极低电源电流时性能最
- 掉电模式下的电流损耗：小于1 μA
- 可实现简易设计的集成式温度稳定型偏置
- 只需一个输入匹配电感和一个电源去耦电容
- 输入输出具有隔直功能
- 所有引脚均提供ESD保护(HBM > 2 kV)
- 集成了输出匹配
- 6pin无引脚封装1.1mmx0.9mmx0.47mm;0.4mm引脚间距；SOT1230
- 180 GHz转换频率 - SiGe:C技术
- 潮湿敏感度等级1
Target Applications
- LNA，用于智能手机、功能型手机、平板电脑、数码相机、数码摄像机、RF前端模块、完整GNSS模块和个人健康应用中的GPS、GLONASS、Galileo和Compass（北斗）。
部件编号包含： BGU8011.
