BGU8010 GNSS LNA评估板

OM7842

滚动图片以放大

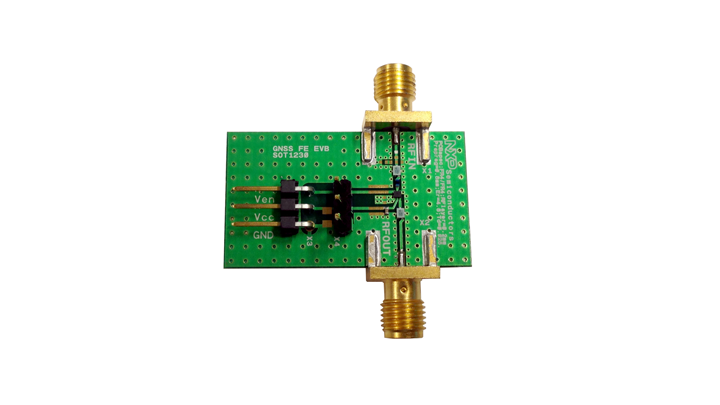

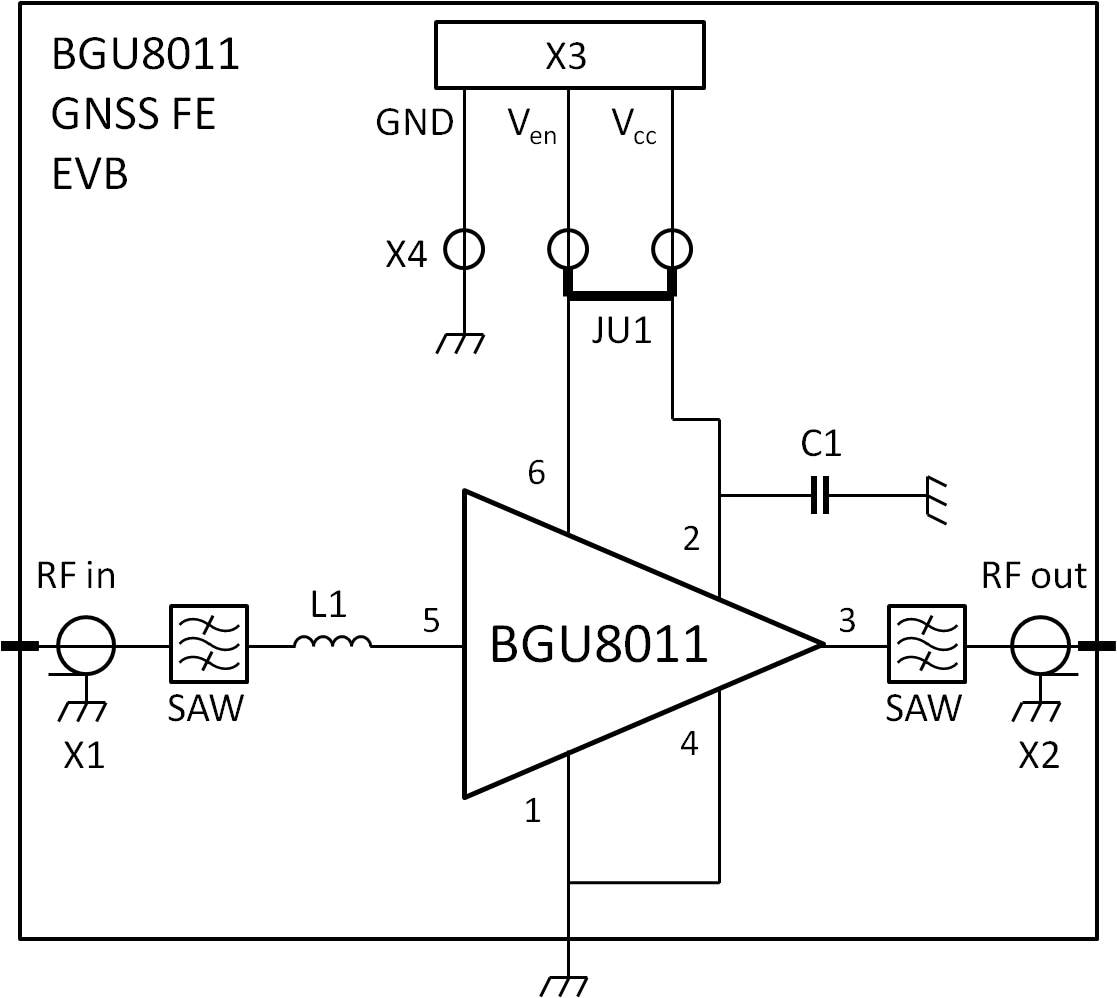

BGU8011 GPS FE评估板简化了对GPS应用的BGU8011 FE评估。该评估板支持测试器件性能，无需其他的支持电路。该评估板完全装配有BGU8011、输入电感器系列、解耦电容器和输入/输出EPCOS B8313 SAW滤波器。该评估板配有两个SMA连接器，用于与射频测试设备的输入和输出连接。BGU8011可依靠1.5 V至3.1 V的单电源工作，消耗电流大约为4.4 mA。

产品详情

选择区域:

支持的器件

射频

GPS LNA

  • BGU8011: 用于GPS、GLONASS、Galileo和Compass的SiGe:C低噪声放大器MMIC

特征

电源管理

  • Covers full GNSS L1 bands (GPS, COMPASS, Galileo, and GLONASS)
  • 电源电压范围：1.5 V至3.1 V
  • 4.4 mA低电源电流时性能最佳
  • 关闭模式耗电电流< 1 µA
  • 对所有引脚提供ESD防护(HBM > 2 kV)
  • 集成输出匹配
  • 解耦了输入和输出DC
  • Requires only one input matching inductor, one supply decoupling capacitor, and in- and output EPCOS B8313 SAW filters

尺寸

  • 1.1 mm x 0.9 mm x 0.5 mm; 0.4 mm间距：SOT1230
  • 180 GHz转接频率 - SiGe:C技术
  • 可实现简易设计的集成式温度稳定型偏置
  • 噪声系数 (NF) = 1.5 dB
  • 增益 = 14.9 dB
  • 高输入1 dB压缩点：-5 dBm

购买选项

  • OM7842

  • BGU8011 GNSS FE evaluation board.

    • 放在防静电袋中的BGU8011 FE评估板
  • CNY1,149.20
  • 数量为 1
