PowerQUICC®处理器,带有CPM (4个SCC、两个SMC)和10/100以太网

MPC866

产品详情

选择区域:

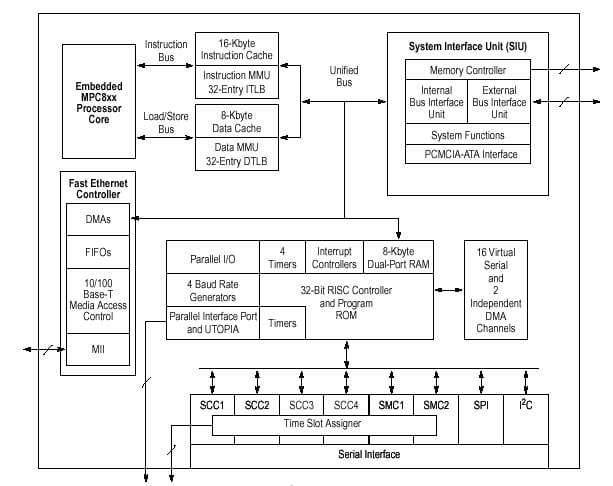

框图

MPC866_BLKDIAG

特征

  • 外部总线的最大工作频率为66 MHz
  • 单发、32位内核(与Power Architecture技术兼容),带有32个32位通用寄存器(GPR)
  • MPC866系列增强了MPC862系列的ATM功能。MPC866增加了在“增强型SAR”(ESAR)模式下可用的主要新功能,如下所示:
    • 提高了运行、管理和维护(OAM)支持
    • 支持OAM性能监控(PM)
    • 提供多个APC优先级,支持广泛的流量速度要求
    • 端口到端口切换功能,无需基于RAM的微代码
    • MII (100Base-T)和UTOPIA (半双工)并行功能
    • 可选的每PHY统计小区计数器
    • 符合UTOPIA 2级规范的接口,增加了FIFO缓冲,可减少小区总发射时间。(也支持较早的UTOPIA 1级规范。)
    • SPI和I2C的RAM参数可重新定位,无需基于RAM的微代码
    • 支持通过"拆分"总线进行全双工UTOPIA主站(ATM侧)和从站(PHY侧)运行
    • AAL2/VBR功能驻留在ROM中
  • 最高32位数据总线(提供8位、16位和32位动态总线调节)
  • 32个地址行
  • 存储控制器(8个Bank)
  • 通用定时器
  • 快速以太网控制器(FEC)
  • 系统集成单元(SIU)
  • 中断
  • 通信处理器模块(CPM)
  • 4个波特率发生器
  • 4个串行通信控制器(SCC)
  • 两个串行管理通道(SMC)
  • 一个串行外设接口(SPI)
  • 一个I2C (内部集成电路)端口
  • 时隙指配器(TSA)
  • 并行接口端口(PIP)
  • PCMCIA接口
  • 调试接口
  • 1.8 V内核、3.3 V I/O工作电压,可兼容5-V TTL
  • 357引脚球栅阵列(BGA)封装

对比表

MPC866系列版本和掩码

四路 工艺 掩码 IMMR [16:31]
修订版0.3 MC HiP6W 3L90H 0x0800
修订版A.0 MC HiP6W 0L96R 0x0801
注1:此处nn = 50、66、100或133
