Flexis JM演示板

DEMOJM

滚动图片以放大

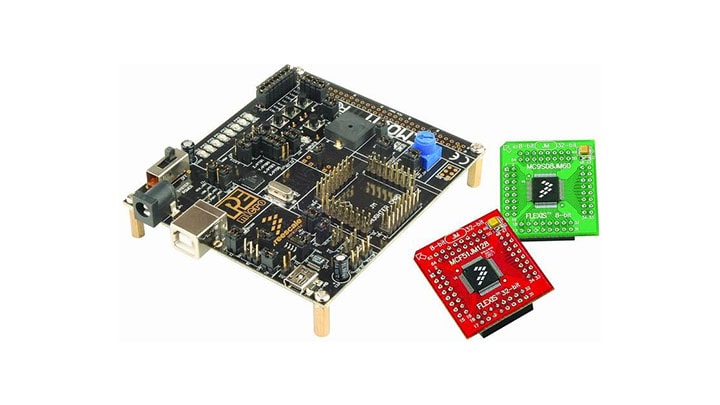

The Flexis® DEMOJM is a cost-effective demonstration board enabling quick MCU evaluation and includes a DEMOJM base board, a red MCF51JM128 daughter card and a green MC9S08JM60 daughter card.

该演示板配有MC9S08JM60，起始包括一个片上USB器件控制器和收发器，然后移到MCF51JM128的片上USB主设备和双模式控制器。

DEMOJM快速入门指南可帮助您在几分钟内准备好开发您的USB应用。面向8位Flexis JM60的DEMOJM实验辅助材料和面向32位Flexis JM128的DEMOJM实验辅助材料展示了其中每个器件随附的CMX USB-LITE协议栈附带的USB应用示例。

产品详情

选择区域:

支持的器件

处理器和微控制器

ColdFire® V1处理器

  • MCF51JM: Flexis 32位V1 ColdFire USB微控制器

8位S08 MCU

  • S08JM: 8-bit USB Cost-Effective JM MCUs

特征

数据连接

  • 虚拟串行端口
  • 通过Mini-AB USB连接器支持USB设备模式和主设备模式
  • CAN收发器

传感器

  • NXP® MMA7260QT 3-axis accelerometer
  • I2C pullups
  • ADC with 10 K Ohm POT

用户组件

  • 8个用户LED
  • 一个压电式蜂鸣器
  • 5个按钮

购买选项

  • DEMOJM

  • HW ONLY DEMO BRD FOR FLEXIS JM FAMILY.

    • DEMOJM基础板
    • 焊有64LQFP封装芯片的JM60和JM128子卡
    • DVD- Flexis JM MCU系列快速入门
    • 采用附送CMX USB-LITE协议栈的USB应用示例
    • USB A-B线缆
    • Mini-AB USB套件
    • 真空吸笔
    • 快速入门指南
    • 实验文档
    • 恩智浦保修卡
  • CNY179.56
  • 数量为 1

文档

快速参考 文档类别.

筛选

1-5 / 9 文件

展开

设计资源

选择区域:

设计文件

筛选

1 设计文件

  • 印刷电路板与电路图

    Protel Schematic

    PDF版本 0Feb 25, 2008 00:00:00107.4 KBDEMOJMSCH
    下载

软件

筛选

1 软件文件

  • 调试及视觉化工具

    JM60 GUI Installer

    ZIP版本 1.4Sep 1, 2009 00:00:0016.4 MBJM60_GUI_INSTALLER
