发动机控制集成电路

MC33800

恩智浦33800组合了输出开关和驱动器IC，非常适合多种动力发动机控制应用。

  • 包含两个可编程恒流驱动器(CCD)，一个八通道低边串行开关(OSS)和6个外部MOSFET栅极预驱动器(GD)
  • 过压、欠压和过热保护
  • 通过SPI，包括外部MOSFET在内的所有驱动器和开关都具有过流保护、断态开路负载检测、状态负载短路检测和故障报警
  • 高性价比封装

查看产品图片

产品详情

选择区域:

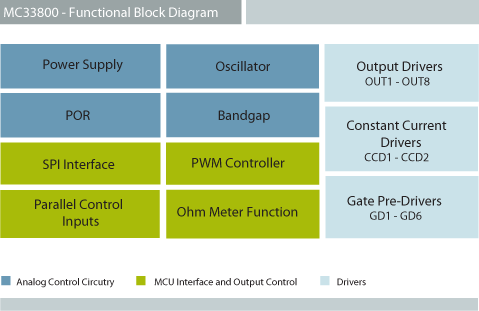

框图

NXP MC33800 Low Side Switch Block Diagram

NXP MC33800 Low Side Switch Block Diagram
获取框图PDF

功能

主要特性

  • 宽工作电压范围 5 < VPWR < 36 伏特
  • 通过SPI协议接口连接至3.3 V和5 V微处理器
  • 低, 睡眠模式, 待机电流, 典型值为10 uA.
  • 内部或外部电压参考
  • 带校准功能的内部振荡器
  • 测量电阻以监测HEGO传感器
  • CCD具有可设置的电流、抖动频率和振幅
  • 可以并联OSS系统以提高电流容量
  • 栅极驱动具有可编程频率和占空比PWM
  • 所有输出均可通过串联和/或并联输入进行控制

产品长期供货计划
