评估套件 - MC10XS3412，四通道高边开关

KIT10XS3412EVBE

滚动图片以放大

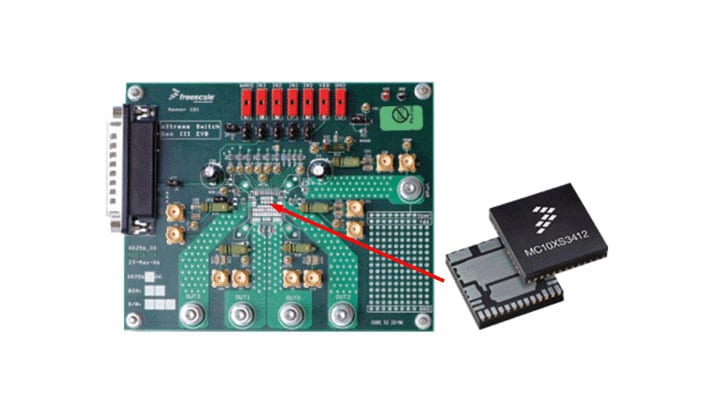

KIT10XS3412EVBE评估套件支持面向低压汽车照明应用的MC10XS3412系列器件。

  • 编程、控制和诊断通过一个16位SPI接口完成
  • 通过可选择压摆率的输出，满足电磁兼容(EMC)要求
  • 提供一个内部PWM调制时钟信号，而不是一个外部时钟

产品详情

支持的器件

电源管理

高边开关

  • MC12XS3: 12 V汽车外部照明多通道eXtreme开关

特征

  • 4个受保护的高边开关

电源管理

  • 工作电压范围为6.0V至20V，睡眠电流< 5.0μA，4.0V至28V范围内有多种模式
  • 8 MHz 16位3.3V和5V SPI控制和状态报告，带有菊花链功能
  • 智能过流关闭、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
  • 根据灯泡或LED及电池短路检测进行输出OFF或ON开路负载检测模拟电流反馈，可选择比率和板级温度反馈。

购买选项

KIT10XS3412EVBE-Image

点击展开

  • KIT10XS3412EVBE

  • Evaluation Kit - MC10XS3412, Quad High Side Switch (Dual 10 mOhms, Dual 12 mOhm).

    • KIT10XS3412EVBE硬件
    • 快速参考指南
  • CNY594.71
  • 数量为 1
从分销商处购买
