TEA1720 10.6 W / 5 V USB移动充电器

TEA1720ADB1132

滚动图片以放大

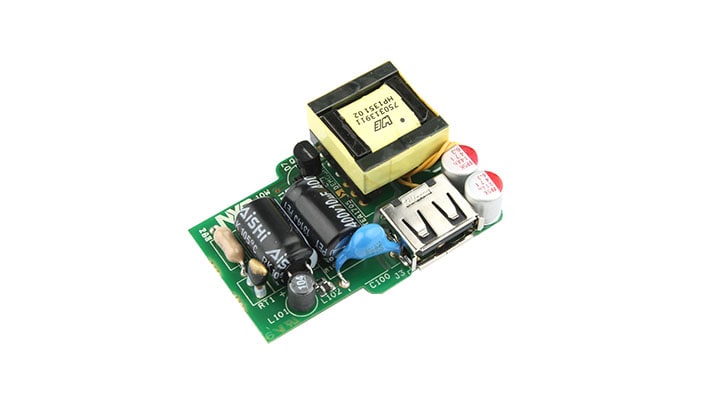

TEA1720BT演示板是一款超薄尺寸和低成本的解决方案，适用于10.6 W USB智能手机充电器、USB无线充电器或任何低功耗适配器解决方案。

产品详情

选择区域:

特征

采用的IC

  • TEA1720B3T SOP8 DCM模式控制器

Key Features

  • 通用市电工作电压：85 - 264 Vac / 47 - 63 Hz
  • CC模式：+/- 10 %
  • 初级感应
  • 与TEA1705一起的出色瞬态响应
  • 组件数量少，可实现高性价比部署
  • 符合能源之星v6.0标准
  • USB 1.1.电池充电基准
  • 符合EMI CISPR22标准

电源管理

  • 输出功耗为10.6 W (5 V / 2.12 A_typically)
  • 高平均效率：> 82 %
  • 超低空载功耗： < 20 mW

组件

  • 外部NPN开关
  • 包括电缆阻抗补偿

购买选项

  • TEA1720ADB1132

  • TEA1720 10.6 W / 5 V USB Mobile Charger.

    • 演示板
    • 快速入门指南

    文档

    快速参考 文档类别.

    筛选

    5 文件

    设计资源

    选择区域:

    设计文件

    筛选

    1 设计文件

    • 印刷电路板与电路图

      Gerber files TEA1720ADB1132

      ZIP版本 1.0Sep 5, 2014 00:00:00105.0 KBTEA1720ADB1132_GERBER_FILES_1
      下载
