评估套件 - MC10XS3425，四通道高边开关

KIT10XS3425EVBE 正常供应

滚动图片以放大

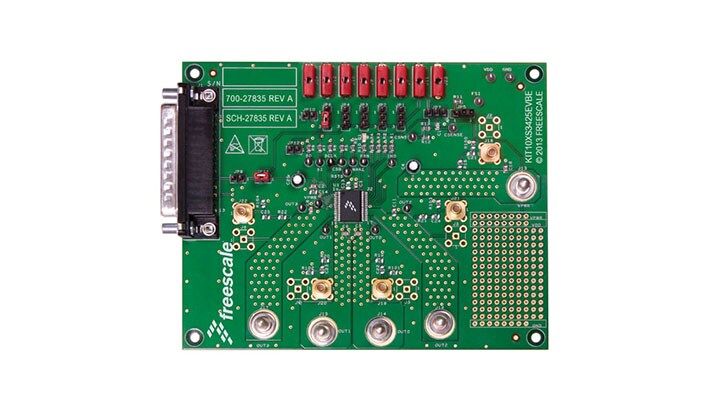

KIT10XS3425EVBE是一款简单易用的电路板，可让用户练习使用MC10XS3425的所有功能。MC10XS3425是12 V四通道高边开关产品系列，带有集成式控制功能和大量的保护与诊断功能。MC10XS3425系列器件主要面向低电压汽车照明应用。4个低导通电阻MOSFET可以控制4个独立的55 W/28 W灯泡和/或氙灯模块和/或LED。

产品详情

特征

KIT10XS3425

    该系列器件主要面向低电压汽车照明应用。它的4个低导通电阻MOSFET可以控制：

  • 4个独立的55 W/28 W灯泡
  • 4个独立的氙灯模块
  • 4个独立的LED
  • Four separate Other types of loads

MC10XS3425

  • 4个受保护的高边开关
  • 工作电压范围为6.0至20 V，睡眠电流<5.0 μA，扩展模式下电压范围为4.0至28 V
  • 8.0 MHz 16位3.3 V和5.0 V SPI控制和状态报告，带有菊花链功能
  • 使用外部时钟或内部振荡器的PWM模块
  • 智能过流关闭、严重短路、过热保护(带限定时间自动重试功能)，在MCU损坏时可进入故障安全模式
  • Output OFF or ON open-load detection compliant to bulbs or LEDs and short-to-battery detection

购买选项

KIT10XS3425EVBE-Image

点击展开

KIT10XS3425EVBE
正常供应

Evaluation Kit - MC10XS3425, Quad High Side Switch (Dual 10 mOhms, Dual 25 mOhm).
