TEA1936XDB1530
使用寿命终止
QC4.0/4.0+ 27W Mobile Charging.
紧凑列表

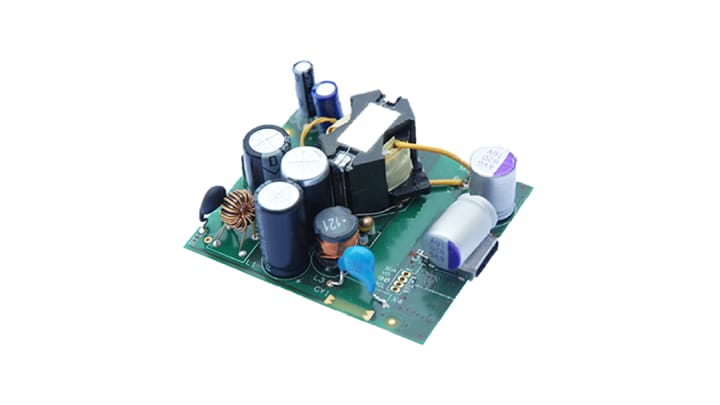

TEA1936XDB1530: QC4.0/4.0+ 27W移动充电
QC4.0/4.0+ 27W移动充电器实现了极低待机功耗的电源设计，输出电压完全稳定，效率极高，而且可靠性高。
所使用的恩智浦芯片组面向功率要求高达100W的移动和笔记本电源。使用最少数量的外部组件轻松设计电源。
产品详情
特征
- QC4.0 / QC4.0+
- USB PD3.0 / PPS
关键参数
| 符号 | 参数 | 值 |
|---|---|---|
| Vi | 输入电压 | 90至264 V |
| fi | 输入频率 | 47至64 Hz |
| Vo | 输出电压 | QC4.0 : 3.3V... 11V / max. 3A或27W QC4.0+: QC4.0或5V/3A，9V/3A和 12V/2.25A (QC2.0/QC3.0) |
| 输出电流 | 最大输出电流 | 3 A (@ 5 V), 3 A (@ 9 V), 2.25 A (@ 12 V) |
| 输出功率 | 输出功率[额定值] [峰值] | 27.0 W 28.5 W |
| n | 效率[平均值] | > 90 % |
| Pi(空载) | 空载输入功率 | < 30 mW |
| Tambient_adapt | 外壳内的环境温度适配器 | -40 °C至85 °C |
| - | 能源标准 | ENERGY STAR v6.0, CoC.2级 |
| - | 电磁干扰 (EMI) | 符合CISPR22， EN 55022 |
| L x B x H | 电路板尺寸 | 48 mm x 41 mm x 21 mm |
| TEA19361 | 主返驰式控制器 | |
| TEA1993 | 同步整流控制器 | |
| TEA19051 | QC4.0/QC4.0+/PPS控制器 |
购买选项
TEA1936XDB1530
SP05127-05
使用寿命终止
QC4.0/4.0+ 27W Mobile Charging.
文档
快速参考恩智浦 文档类别
6 文件
应用笔记 (2)
用户指南 (4)
-
QC4pDA1532 27 W QC4+ demo adapter[UM11075]快速入门
-
USB-PD/QC Development Kit[USB-PDQC-DEV-KIT]快速入门
