PCA8538评估板
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
归档的内容不再更新，仅作为历史记录参考。

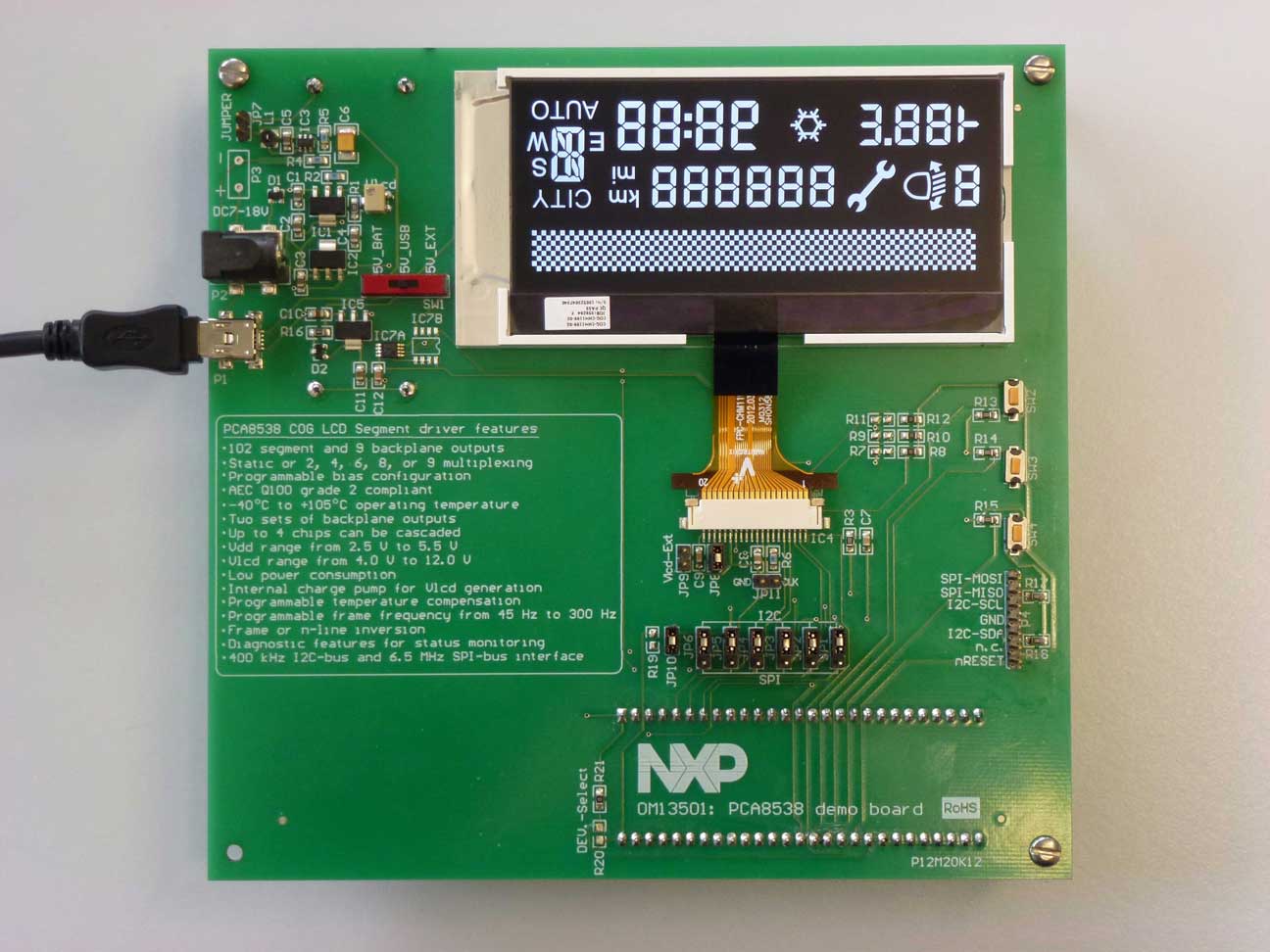

OM13501是一个LCD演示板，可用来演示和评估PCA8538段式驱动器。这是一款覆晶玻璃LCD驱动器，复用率为1:9时最多可驱动918个段。该电路板由LPCXpresso微控制器板来控制，此板包含Cortex M0控制器LPC1115。可以下载免费IDE来修改软件。此电路板可通过两节AA电池、AC适配器或USB来提供电源。
产品详情
特征
微控制器
- 插入带LPC1115微控制器的OM13035 LPCXpresso电路板
电源管理
- 电源可以通过2节AA电池、USB或AC适配器/外接电源来提供。这还可用于外置VLCD
显示器
- 具有集成背光的垂直对准(VA) COG显示模块
用户组件
- 3个按钮
- 演示PCA8538 LCD驱动器
工具和操作系统支持
- 用户可修改固件，通过USB在系统/在应用程序编程(ISP/IAP)
