带抑制唤醒的MSDI
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

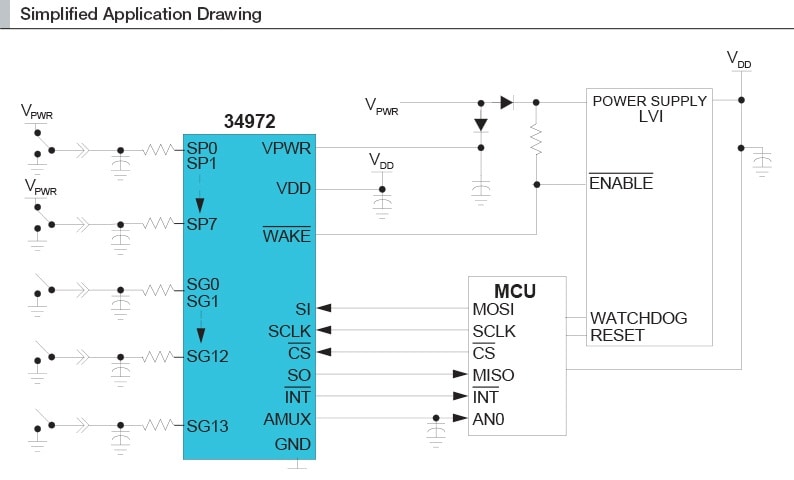

带抑制唤醒功能的恩智浦®MC34972多开关检测接口(MSDI)旨在检测最多22个开关触点的关闭和开启。
- 开关状态(开启或关闭)会通过一个串行外设接口(SPI)传输至MCU
- 该器件还具备一个22对1模拟复用器，可将输入读取为模拟值
- 模拟输入信号经过缓冲，并且在AMUX输出引脚上提供以供MCU读取
产品详情
特性
系统特性
- 设计工作电压范围：5.5V<=VPWR<= 26V
- 开关输入电压范围：-14V至VPWR，最高40V
- 使用3.3V/5V SPI协议可直接与MPU连接
- 可选择状态更改的唤醒功能
- 可选择湿电流（16或2mA）
- 8个可编程输入(电源或接地开关)
- 14个接地开关输入
- 典型待机电流：VPWR=100µA，VDD=20µA
- 开关状态更改时主动中断(INT)
- 信号调适和开关监测器件功能
- 封装焊端数：32

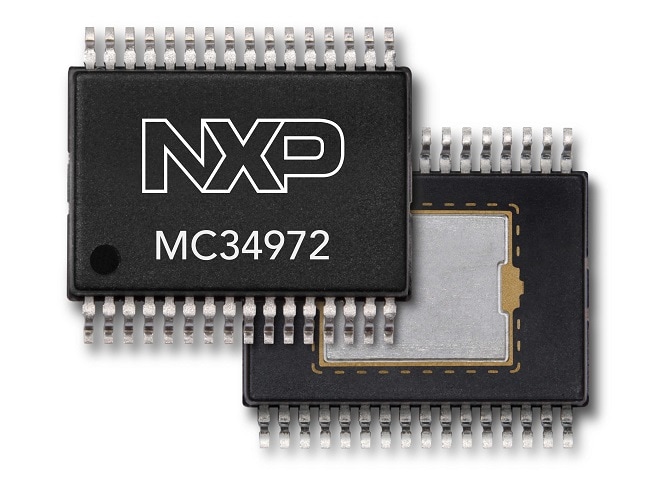

- SSOP32封装类型
- SPI接口和输入控制
- 负载电源电压：5.5V（最小值），26V（最大值）
- 环境工作温度：–40°C（最低），85°C（最高）
