MC68HC908QL4评估板

M68EVB908QL4
存档
  • 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

滚动图片以放大

Archived content is no longer updated and is made available for historical reference only.

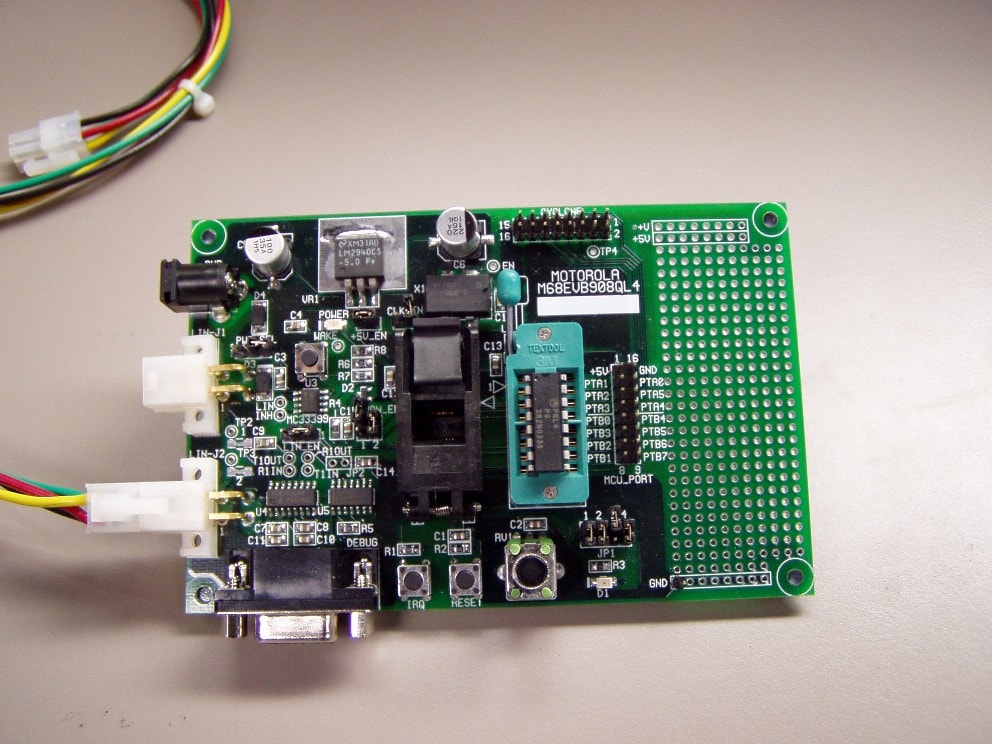

NXP®’s advanced MC68HC908QL4 evaluation board, M68EVB908QL4, contains everything a designer needs to develop and evaluate the MC68HC908QL4 family applications. This comprehensive kit includes an evaluation board that uses the MC68HC908QL4 on chip follower LIN interface controller (SLIC) module.

M68EVB908QL4评估板位于MC68HC908QL4 MCU与增强型LIN接口的中心。增强型LIN接口包括一个MC33661增强型LIN收发器和一个5-V稳压器(一块LT1121芯片)。可以使用RS-232 MON08接口或Cyclone/MultiLink工具为该板编程。

若要订购M68EVB908QL4评估板，请在页面底部“可订购的部件信息”区域点击橙色的“购​买”按钮。此外，您也可以从当地的恩智浦代理商处购买该演示板。For a listing of NXP distributors, please follow the "Where To Buy" link at the top of this page.

产品详情

特征

处理器

    MC68HC908QL4 CPU

  • 4KB闪存
  • 128字节RAM
  • 14条I/O线路(16引脚)
  • 2 channel 16-bit TIM Timer
  • 6 Channel 10 BIT analog-to-digital
  • LIN从设备串行端口
  • 6 Key wake-up Ports
  • 内部时钟发生器

数据连接

  • 带收发器(MC33399)的LIN端口
  • DEBUG Port – Serial RS-232 MON08 interface
  • 16引脚MON08端口
  • MCU端口 连接器提供所有I/O信号
  • 用于安装TSSOP或DIP封装的ZIF插槽

电源管理

  • Regulated 5 V power supply

尺寸

  • 大空间1" x 3"原型设计区域

用户组件

  • 电源指示灯
  • 提供的用户组件
    • 1个LED指示灯(PTB0)
    • 两个按钮开关(PTA2-3)
    • 电位计(PTB3)
  • 9.8304 MHz clock oscillator
