M68EML08EY：仿真模块

归档的内容不再更新，仅作为历史记录参考。

面向FSICE、MMDS或MMEVS的微控制器仿真模块

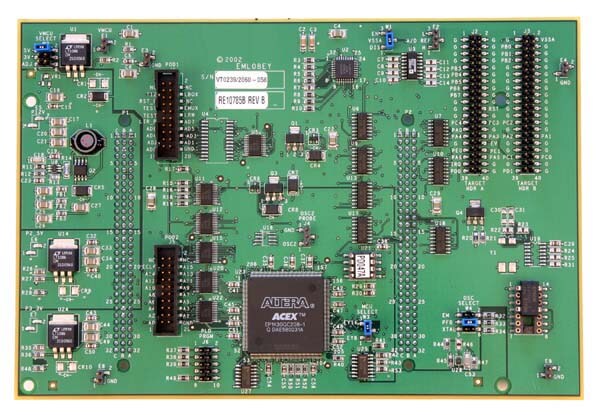

器件专用的仿真模块(EM)完善了高级恩智浦模块化开发系统(MMDS)、经济型恩智浦模块化评估系统(MMEVS)或恩智浦在线仿真器(FSICE)的功能。EM板包含的电路可以仿真目标HC(9)08微控制器的特定功能。

EM通过板底部的两个扩展连接器连接到任意一个开发系统(MMDS、MMEVS或FSICE)。然后，您可以将单独购买的目标线缆和目标接头适配器连接到EM板顶部的目标连接器，从而与目标系统建立连接。除了目标连接器以外，每个EM还包含一个将EM连接到逻辑分析器的连接器，用于通过外部硬件跟踪代码执行情况。
