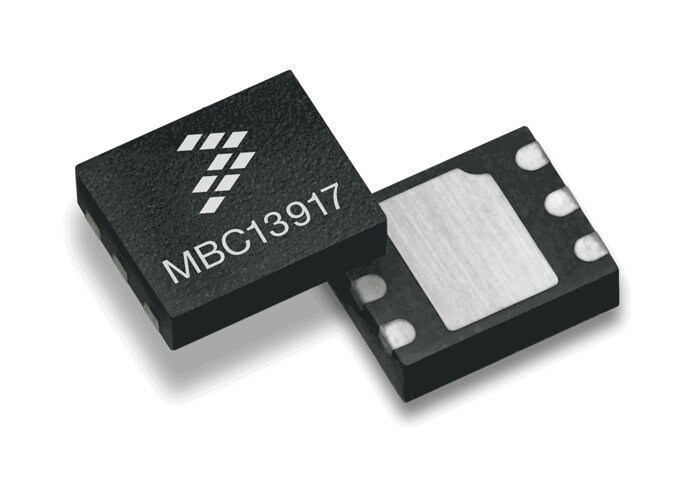

滚动图片以放大

MBC13917是一款高性价比的高隔离度放大器，运用飞思卡尔先进的射频BiCMOS工艺制造，采用了SiGe:C模块。它是MBC13916器件的无管脚封装型号。该器件专为各种通用射频应用而设计，还具备卓越的高频增益和低噪声系数。片上偏置电路可设置偏置点，同时完成片外匹配，可提供最大的应用灵活性。

数据手册

产品详情

框图

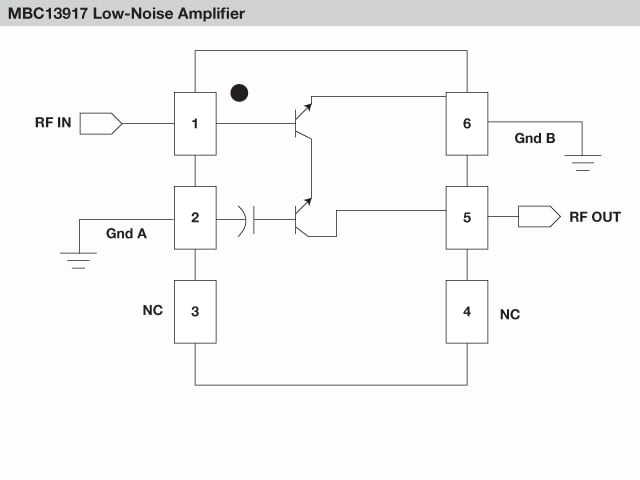

Freescale MBC13917 Low Noise Amplifier Block Diagram

NXP<sup>®</sup> MBC13917 Low Noise Amplifier Block Diagram

获取框图PDF

特征

可用频率范围 = 100至2500 MHz
434 MHz，Vcc = 2.7V时，典型增益为27 dB
434 MHz时，最小噪声系数(器件级)为0.95 dB
900 MHz时，最小噪声系数(器件级)为0.95 dB
900 MHz，Vcc = 2.7 V，-10 dBm输入功率时，典型输出功率为6.5 dBm
434 MHz，Vcc = 2.7 V时，典型反向隔离度(器件级)为46 dB
Vcc = 2.7 V时，典型偏置电流为4.7 mA
供电电压为2.1至3.3 V
行业标准MLPD-6无管脚封装
仅提供盘卷包装

评估套件

此部件带有评估套件，可加快设计工作。这些评估套件包含一个完整的特征评估板，其中有数据、电路原理图、BOM和设计信息。每个评估套件针对特定的应用频率。MBC13917提供4个评估套件：

MC13917-350EVK，用于350到370 MHz
MC13917-434EVK，用于434 MHz
MC13917-900EVK，用于900 MHz
MC13917-1900EVK，用于1900 MHz

要订购评估套件，请与销售人员或市场部联系。

文档

快速参考恩智浦文档类别

7 文件

紧凑列表

MBC13917 Evaluation Board Quick Start - 434 MHz[MBC13917434QSG]

PDFNov 30, 2010版本更新 0
MBC13917 Evaluation Board Quick Start - 900 MHz[MBC13917900QSG]

PDFNov 30, 2010版本更新 0
MBC13917 Evaluation Board Quick Start - 350-370 MHz[MBC13917350QSG]

PDFNov 30, 2010版本更新 0
MBC13917 Evaluation Board Quick Start - 1900 MHz[MBC139171900QSG]

PDFNov 30, 2010版本更新 0

MBC13917 General Purpose SiGe:C RF Cascode Low Noise Amplifier[MBC13917]

PDFDec 2, 2010版本更新 1.0

Practical Considerations for Low Noise Amplifier Design - White Paper[RFLNAWP]

PDFMay 24, 2013版本更新 0

Low Noise Amplifiers Fact Sheet[RFLNAFS]

PDFDec 30, 2014版本更新 4

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5/ 6 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

模型
MBC13917 2.7V 25C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.00 KBMBC13917_2P7V_25C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MBC13917 3.5V 25C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.00 KBMBC13917_3P5V_25C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MBC13917 3V 25C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.00 KBMBC13917_3V_25C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MBC13917 2.7V +85C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.00 KBMBC13917_2P7V_85C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MBC13917 2.7V -40C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.01 KBMBC13917_2P7V_M40C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
模型
MBC13917 3.3V 25C S-Parameters and Noise Parameters

S2P版本 0Apr 23, 2019 00:00:008.00 KBMBC13917_3P3V_25C_SP

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

展开

通用SiGe:C射频Cascode低噪声放大器

产品详情

框图

Freescale MBC13917 Low Noise Amplifier Block Diagram

特征

评估套件

文档

过滤方式

快速参考指南 (4)

MBC13917 Evaluation Board Quick Start - 434 MHz[MBC13917434QSG]

MBC13917 Evaluation Board Quick Start - 900 MHz[MBC13917900QSG]

MBC13917 Evaluation Board Quick Start - 350-370 MHz[MBC13917350QSG]

MBC13917 Evaluation Board Quick Start - 1900 MHz[MBC139171900QSG]

数据手册 (1)

MBC13917 General Purpose SiGe:C RF Cascode Low Noise Amplifier[MBC13917]

白皮书 (1)

Practical Considerations for Low Noise Amplifier Design - White Paper[RFLNAWP]

简介 (1)

Low Noise Amplifiers Fact Sheet[RFLNAFS]

MBC13917 General Purpose SiGe:C RF Cascode Low Noise Amplifier

Low Noise Amplifiers Fact Sheet

MBC13917 Evaluation Board Quick Start - 434 MHz

MBC13917 Evaluation Board Quick Start - 900 MHz

MBC13917 Evaluation Board Quick Start - 350-370 MHz

MBC13917 Evaluation Board Quick Start - 1900 MHz

Practical Considerations for Low Noise Amplifier Design - White Paper

设计资源

设计文件

过滤方式

MBC13917 2.7V 25C S-Parameters and Noise Parameters

MBC13917 3.5V 25C S-Parameters and Noise Parameters

MBC13917 3V 25C S-Parameters and Noise Parameters

MBC13917 2.7V +85C S-Parameters and Noise Parameters

MBC13917 2.7V -40C S-Parameters and Noise Parameters

MBC13917 3.3V 25C S-Parameters and Noise Parameters
