NTM88系列是新设计的推荐选择，因为FXTH87E系列已停产。

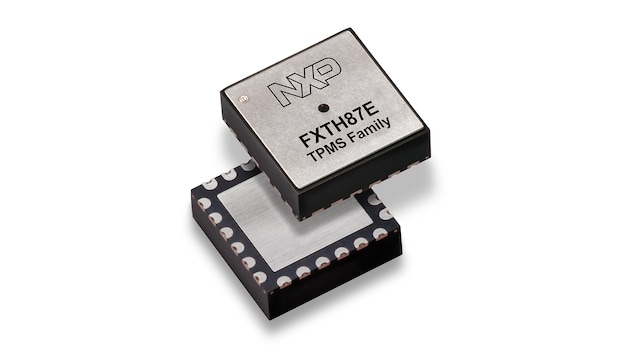

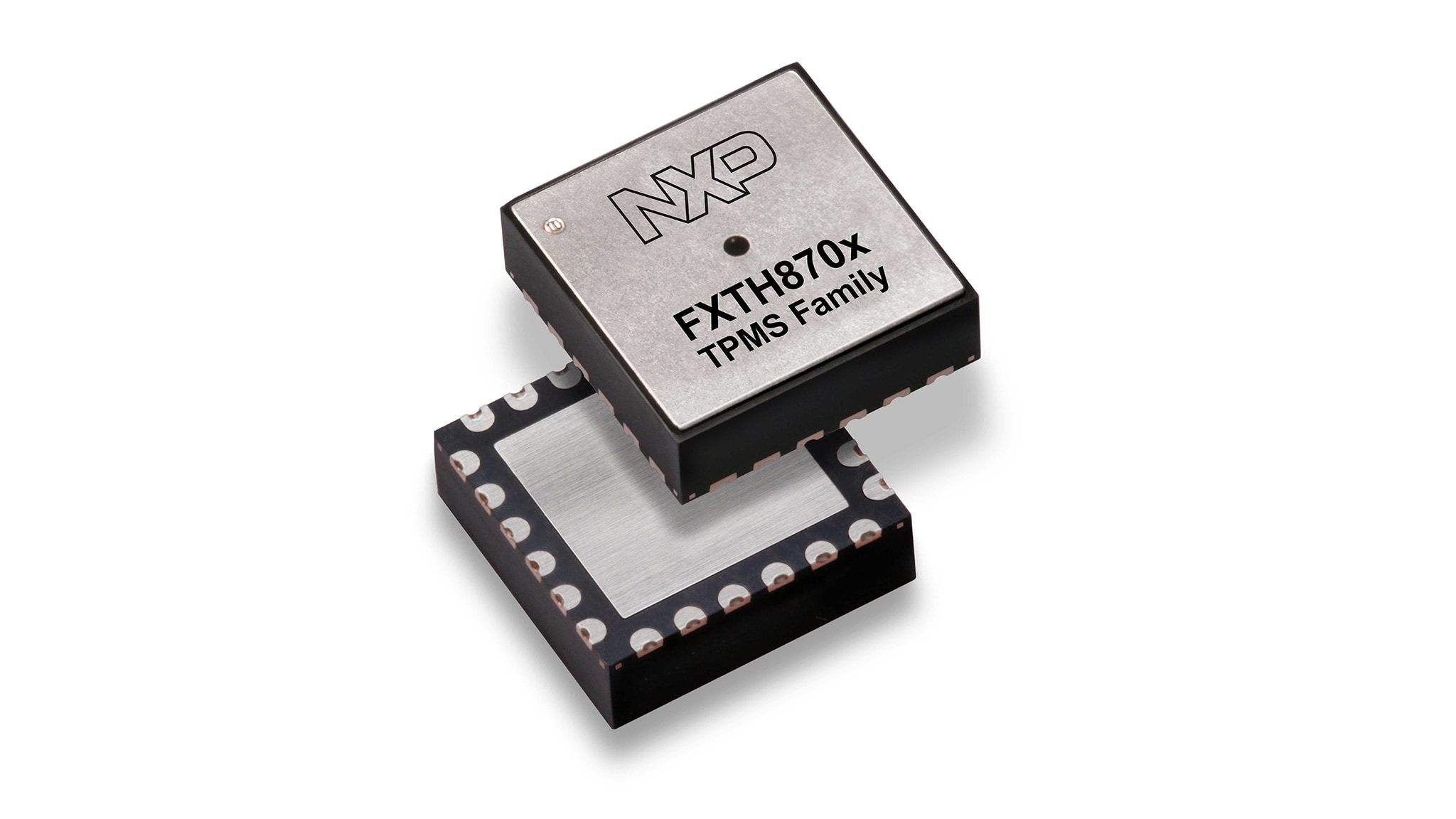

FXTH87E是一个高度集成的胎压传感器系列，具有以下特性：

尺寸小，采用7mmx7mm封装
180 nA tvp时功耗低（3.0V待机电流时，温度为25^°C）。
存储器高达16KB
成熟的双轴加速度传感器架构；XZ轴提供运动检测和轮胎定位功能。

数据手册

参考手册

产品详情

框图

FXTH87E TPMS系列框图

获取框图PDF

特性

QFN 7x7x2.2mm封装，焊点可见，便于检查
100–500kPa和100–900kPa压力范围
Z轴或XZ双轴加速度传感器
支持加速度传感器标准/精度公差
LFO驱动的低功耗唤醒定时器、自由运行计数器和周期性复位
可降低功耗的专用状态机
8位MCU/S08内核，配备SIM、中断和调试/监控器
512字节RAM/16k闪存（8k用于恩智浦^®库，8k用于应用）
内置315/434MHz射频发射器
内置125kHz LF接收器
6个多用途通用IO引脚（包括两个A/D输入）
