功能安全MCU模块

产品详情

选择区域:

框图

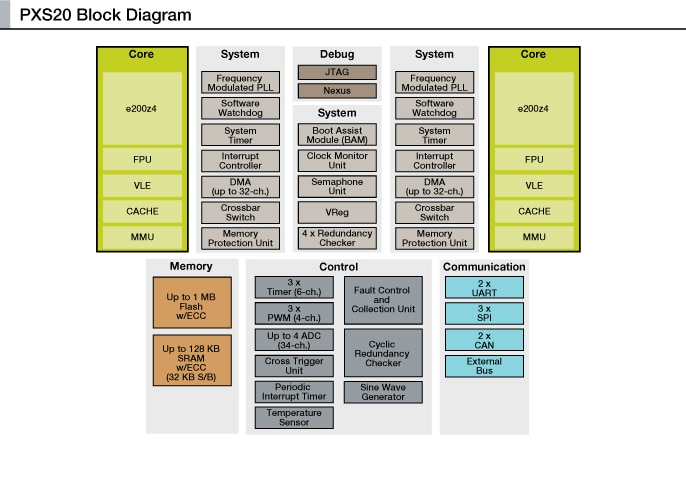

PXS20 Microcontroller Block Diagram

PXS20 Microcontroller Block Diagram

特征

  • 双e200z4 CPU架构
  • 两套处理设备,包括CPU、DMA、中断控制器、交叉开关和MPU,支持逻辑层面的故障检测
  • 两种可静态配置的工作模式:
    • 锁步运行(冗余处理和计算)
    • 双并行模式(独立内核运行)
  • 故障采集单元,监测和管理故障事件
  • RAM和闪存上的纠错编码功能可以检测/纠正存储器错误。
  • 旨在满足IEC61511和IEC61508 (SIL3)规定的安全要求
  • 与CAN/安全端口进行可靠的通信,进行高速低时延的消息传送
  • 交叉触发单元协调ADC、定时器和PWM生成,最大限度地减少CPU中断负荷
  • 集成式定时器和模拟外设:
    • 可精确控制集成式电机控制外设
    • 支持该器件以最小的中断负荷控制最多两个3相电机或多个阀门
