数字输入D类音频放大器演示套件
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。

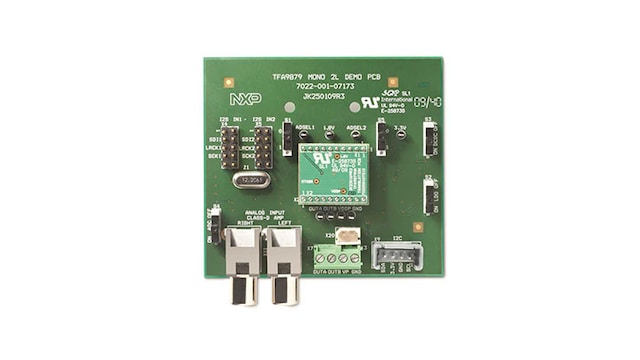

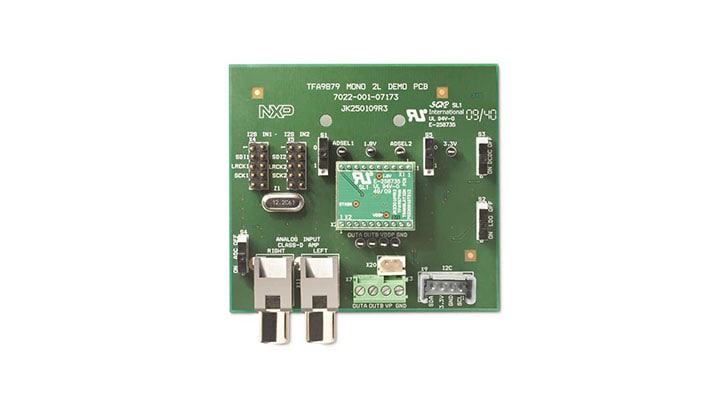

演示电路板采用单电源供电，电源电压范围为2.5V至5.5V，输出功率8W Ω BTL时高达1.6WRMS，或4W Ω BTL时为2.7WRMS。TFA9879的应用PCB面积非常小，因为它只需要三个外部元件。此演示板符合EMC标准，在扬声器输出端提供15kV ESD保护。
产品详情
特征
基本功能
- Wide supply voltage range 2.5 V - 5.5 V
- Two digital inputs (I2S and PCM/IOM2 formats, 1.8 V and 3.3 V tolerant) which are less sensitive to external RF fields
- 内部锁相环(PLL)：无需系统时钟
- 92%的高效率和低功耗
- 闭环放大器带来卓越的音频性能：
- PSRR = -76 dB
- S/N = -95 dB (A-weighted)
- THD+N = 0.015% at 100 mWRMS
- High-power capability:
- 2.7 WRMS in 4 W Ω BTL at 5 V
- 1.6 WRMS in 8 W Ω BTL at 5 V
- 通过I2C总线实现的保护(包括诊断):
- I2S和PCM/IOM2输入保护
- 欠频保护(UFP)
- 过频保护(OFP)
- 无效的位时钟保护(IBP)
- 过流保护(OCP)
- 过温保护(OTP)
- I2S和PCM/IOM2输入保护
- HVQFN24封装
DSP
- Volume control (-70 dB to +24 dB)
- 5波段参数均衡器
- 动态压缩范围
- Bass-treble control (-18 dB to +18 dB)
- 高通滤波器
- Power limiter (0 dB to -124 dB)
- 零交叉检测
