Freescale Tower System Automotive Sensor Modules[TWRPAKAUTOFS]亮点
紧凑列表

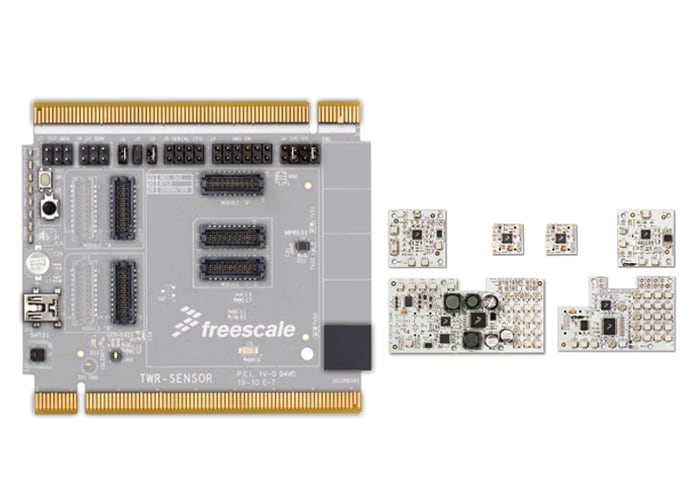

汽车传感器塔式系统模块
TWR-SENSOR-PAK是塔式系统中的一个模块；塔式系统拥有可热插拔的传感器模块，或插件。该插件允许您使用实时的传感器数据并与您的环境互动，以快速评估和比较日益扩大的传感器扩展组合包。
- 随着恩智浦新传感器的推出，TWR-SENSOR-PAK模块可允许您利用其他低成本的传感器插件或使用I²C、SPI，或模拟技术创建自己的插件
- 由于在板上采用了一个专用的S08QE96 MCU，因此TWR-SENSOR-PAK模块可以单机使用或作为一个完整的塔式系统的一部分
产品详情
特征
SPI电路板
- TWRPI-MMA6900具有：
- 两轴高精度中低加速度惯性传感器MMA69xxKQ
- TWRPI-MMA6800具有：
- 两轴SPI中等加速度10位惯性传感器MMA68xxQ
- TWRPI-MMA6500具有：
- 2-Axis SPI Medium g 12-bit Inertial Sensor MMA65xx
DSI2.5电路板
- TWRPI-DSI2.5具有：
- 四路DSI 2.02主设备MC33781
- TWRMOD-MMA2600具有：
- MMA16xxWR2：DSI2.5 Z轴Xtrinsic惯性传感器
- MMA26xxWR2：DSI2.5 X轴Xtrinsic惯性传感器
设计资源
软件
快速参考恩智浦 软件类型.
3 软件文件
-
BSP及设备驱动
FreeMASTER Communication Driver 2.0 (DSC, S08, S12, S16, MPC)
-
调试及视觉化工具
FREEMASTER FOR TWR-SENSOR-PAK-AUTO
-
软件开发资源
Firmware Download
