已停产
AFT09S200W02S
920-960 MHz,56 W平均值,28 V Airfast
®
LDMOS射频功率晶体管
AFT09S200W02S
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

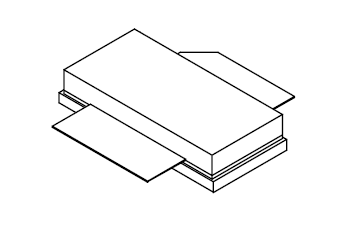

RF ISO NI-780S-2 image
AFT09S200W02SR3 56 W LDMOS射频功率晶体管专为920至960 MHz频率范围的需要非常宽瞬时带宽的移动通信基站应用而设计。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
900 MHz
典型单载波W-CDMA性能:V
DD
= 28 Vdc,I
DQ
= 1400 mA,平均输出功率 = 56 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
IRL
(dB)
920 MHz
19.6
34.1
6.9
–35.2
–28
940 MHz
19.6
34.7
7.0
–35.4
–18
960 MHz
19.4
35.6
6.8
–34.7
–12
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - AFT09S200W02SR3 920-960 MHz, 56 W Avg., 28 V Airfast
®
RF Power LDMOS Transistor Data Sheet
PDF
版本 0
Apr 23, 2015
533.8 KB
AFT09S200W02S
英语
