MC34700FS, 9.0 to 18V quad-output power supply[MC34700FS]亮点
9-18V 4路输出，多用途开关电源
- 本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改，恕不另行通知。如需了解其他信息，请联系支持人员或您的销售代表。
恩智浦MC34700是一款高效的紧凑型电源，具备片上功率MOSFET。MOSFEET包括3个降压开关稳压器和一个低压差线性稳压器。
- 开关稳压器通过外部补偿来利用电压模式控制功能，可以灵活地优化MC34700性能。
- 适用于空间受限的应用，这类应用要求有多个电源轨，需要设计简单，易于实施的电源
- 保护功能确保运行可靠稳定
- 固定开关频率，内部软启动和内部功率MOSFET，实现了快速的电源设计和开发
Freescale MC34700 Product Image
产品详情

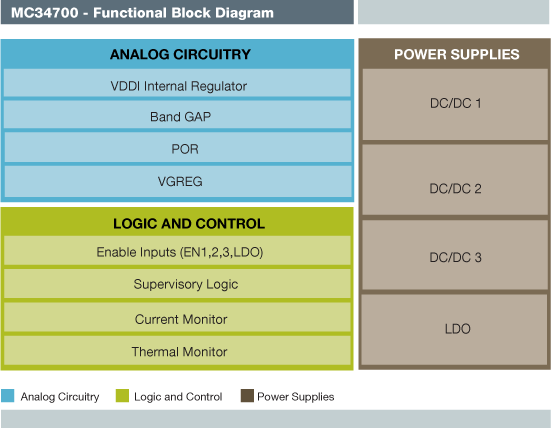

框图
特征
- 3个开关稳压器：两个同步，1个不同步
- 1个低压差线性稳压器
- 输出电流能力：
- 通道1上连续1.5 A
- 通道2和3上连续1.25 A
- 通道4上连续400 mA - 所有通道配备内部功率MOSFET
- 通道1电压前馈
- 所有通道输出电压精确度为±1.5%
- 按周期执行电流限制和短路保护
- 固定800 kHz开关频率
- 内部软启动
- 过压和欠压保护
- 过热保护
- 开漏电源良好输出信号
- 每一通道有单独的主动高电平启用输入
- 本产品包含在恩智浦产品长期供货计划中， 自推出后至少保证10年供货
