已停产
AFT21H350W03S
2110-2170 MHz,3 W平均值,28 V Airfast
®
LDMOS射频功率晶体管
AFT21H350W03S
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

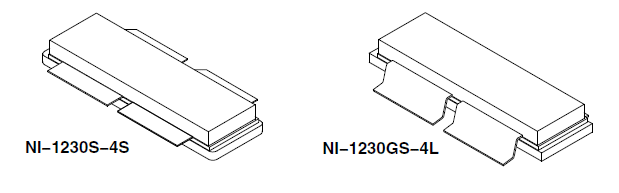

NI-1230S-4S, NI-1230GS-4L Package Images
AFT21H350W03SR6和AFT21H350W04GSR6 63W非对称Doherty LDMOS射频功率晶体管专为2110到2170 MHz频率且需要宽瞬时带宽的移动通信基站应用而设计。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
2100 MHz
典型的Doherty单载波W-CDMA性能:V
DD
= 28 V,I
DQA
= 750 mA,V
GSB
= 0.7 Vdc,输出功率 = 63 W平均值;在CCDF概率为0.01%时输入信号PAR = 9.9 dB。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
2110 MHz
16.4
47.1
7.5
–26.0
2140 MHz
16.5
46.3
7.5
–27.9
2170 MHz
16.5
45.2
7.4
–30.1
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - AFT21H350W03SR6 AFT21H350W04GSR6 2110-2170 MHz, 63 W Avg., 28 V Airfast
®
RF Power LDMOS Transistors - Data Sheet
PDF
版本 0
Sep 26, 2013
551.9 KB
AFT21H350W03S
英语
