已停产
AFT21S240-12S
2110-2170 MHz,55 W平均值,28 V Airfast
®
LDMOS射频功率晶体管
AFT21S240-12S
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

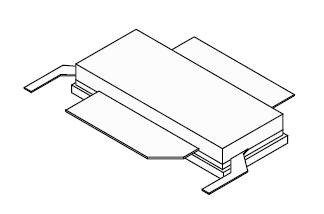

RF_ISO_NI880XS_2L2L graphic image
AFT21S240-12SR3 55 W射频功率LDMOS晶体管专为频率范围为2110至2170 MHz之间的移动通信基站而设计。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
2100 MHz
典型单载波W-CDMA特征性能:V
DD
= 28 Vdc,I
DQ
= 1400 mA,平均输出功率 = 55 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
IRL
(dB)
2110 MHz
19.5
32.4
7.2
–34.4
–20
2140 MHz
19.8
32.8
7.2
–33.7
–19
2170 MHz
20.2
33.1
7.1
–33.1
–16
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - AFT21S240-12SR3 2110-2170 MHz, 55 W Avg., 28 V Airfast
®
RF Power LDMOS Transistor - Data Sheet
PDF
版本 0
Apr 28, 2014
642.7 KB
AFT21S240-12S
英语
