已停产
MRF8P20140WH
1880-2025 MHz,24 W平均值,28 V单载波W-CDMA射频功率LDMOS
MRF8P20140WH
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

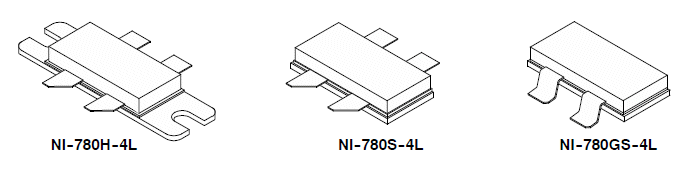

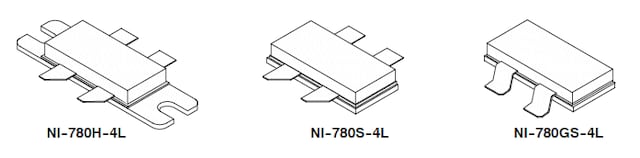

NI-780H-4L, NI-780S-4L, NI-780GS-4L Package Image
MRF8P20140WHR3和MRF8P20140WHSR3专为1880至2025 MHz频率范围的CDMA基站应用而设计。可用于AB类和C类的所有典型蜂窝基站调制格式。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
2000 MHz
典型Doherty单载波W-CDMA性能:V
DD
= 28 V,I
DQA
= 500 mA,V
GSB
= 1.2 Vdc,平均输出功率 = 24 W,IQ幅度削峰,信道带宽 = 3.84 MHz,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
1880 MHz
16.0
42.8
8.0
–31.0
1920 MHz
16.0
43.7
8.1
–32.6
2025 MHz
15.9
42.0
8.1
–31.2
在30 Vdc,1920 MHz,160 W连续波输出功率(自额定输出功率3 dB输入过驱)时,能承受10:1 VSWR
3 dB压缩点时,典型输出功率
≃
170 W
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - MRF8P20140WHR3, MRF8P20140WHSR3, MRF8P20140WGHSR3 1880-2025 MHz, 24 W Avg., 28 V Single W-CDMA Lateral N-Channel RF Power MOSFETs - Data Sheet
PDF
版本 1
Nov 15, 2013
471.5 KB
MRF8P20140WH
英语
