已停产
A2T18H455W23N
1805-1880 MHz,87 W平均值,31.5 V Airfast
®
LDMOS射频功率晶体管
A2T18H455W23N
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

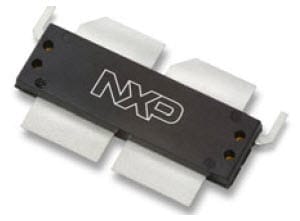

OM-1230-4L2S Package Image
A2T18H455W23NR6 87 W非对称Doherty LDMOS射频功率晶体管面向需要极高瞬时带宽的1805到1880 MHz移动通信基站应用。
数据手册
产品详情
选择区域:
RF Performance Table
RF Performance Table
1800 MHz
典型Doherty单载波W-CDMA性能:V
DD
= 31.5 Vdc,I
DQA
= 1080 mA,V
GSB
= 0.25 Vdc,平均输出功率 = 87 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
1805 MHz
14.5
48.1
8.1
–32.7
1840 MHz
15.2
48.2
8.1
–33.0
1880 MHz
15.9
48.4
8.0
–33.8
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - A2T18H455W23N 1805-1880 MHz, 87 W Avg, 31.5 V Data Sheet
PDF
版本 0
May 9, 2016
430.3 KB
A2T18H455W23N
英语
