已停产
A2T18S262W12N
1805-1880 MHz,56 W平均值,28 V Airfast
®
LDMOS射频功率晶体管
A2T18S262W12N
接收通知
存档
本页面包含有关样品阶段产品的信息。此处的规格和信息如有更改,恕不另行通知。如需了解其他信息,请联系支持人员或您的销售代表。
滚动图片以放大

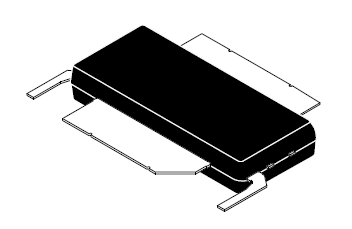

OM-880X-2L2L Package Image
A2T18S262W12NR3 56 W LDMOS射频功率晶体管专为1805至1880 MHz频率范围的需要非常宽瞬时带宽的移动通信基站应用而设计。
数据手册
产品详情
选择区域:
射频性能表
射频性能表
1800 MHz
典型单载波W-CDMA性能:V
DD
= 28 Vdc,I
DQ
= 1600 mA,平均输出功率 = 56 W,输入信号PAR = 9.9 dB @ 0.01% CCDF。
频率
G
ps
(dB)
η
D
(%)
输出PAR
(dB)
ACPR
(dBc)
IRL
(dB)
1805 MHz
18.6
31.9
7.1
–35.1
–11
1840 MHz
19.1
32.1
7.2
–34.4
–21
1880 MHz
19.3
33.1
7.2
–34.4
–15
文档
快速参考
文档类别
.
恩智浦 (1)
筛选
完成
过滤方式
清除全部
数据手册
清除全部
1 文件
数据手册
ARCHIVED - A2T18S262W12N 1805-1880 MHz, 56 W Avg, 28 V Data Sheet
PDF
版本 0
Apr 21, 2017
362.6 KB
A2T18S262W12N
英语
