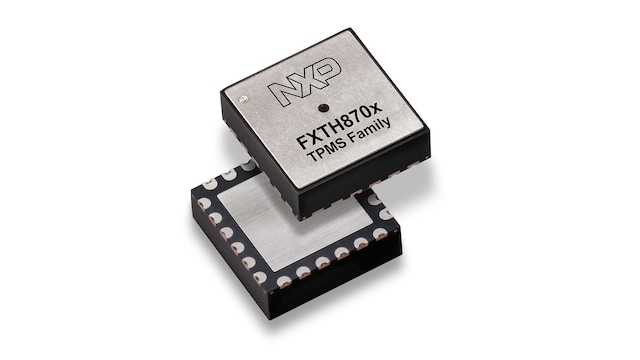

滚动图片以放大

NTM88系列是新设计的推荐选择，因为FXTH87系列已停产。

FXTH87是一个高度集成的轮压传感器系列，具有以下特性：

尺寸极小，采用7mmx7mm封装。
超低功耗
存储器高达8kB
双轴加速度传感器架构；XZ轴具备运动检测和轮胎定位功能。

数据手册

参考手册

产品详情

框图

FXTH87xxxx6T1 TPMS

获取框图PDF

特性

QFN 7 x 7 x 2.2 mm封装，焊点可见，便于检查
100–450 kPa和100–900 kPa压力范围
Z轴或XZ双轴加速度传感器
支持加速度传感器标准/精度公差
LFO驱动的低功耗唤醒定时器和周期性复位
用于降低功耗的专用状态机
8位MCU/S08内核，配备SIM、中断和调试/监控器
512字节RAM/16k闪存(8k用于恩智浦库，8k用于应用)
内置315/434 MHz射频发射器
内置125kHz LF接收器
6个多用途通用IO引脚（包括两个A/D输入）

购买/参数

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

文档

快速参考恩智浦文档类别

1-10 / 19 文件

紧凑列表

FXTH87 Family Evaluation Design Reference Manual - Reference Manual[FXTH87EDRM]

PDFSep 2, 2015版本更新 1.0

AN5149: Field Software Updates Using TPMS LF Application Note[AN5149]

PDFMay 24, 2023版本更新 4
AN12524: Migration from FXTH87/87E to NTM88 Application Note[AN12524]

PDFMay 9, 2022版本更新 4
AN4391: Using the FXTH87 and NTM88 Family of LF Receivers for TPMS Applications Application Note[AN4391]

PDFMay 2, 2022版本更新 1.1
AN13371: TPMS Clocks Calibration Application Note[AN13371]

PDFOct 1, 2021版本更新 1
AN12523: Firmware Versus Library Model Applications Application Note[AN12523]

PDFMar 24, 2021版本更新 3
AN12519: Implementing Post-Assembly TPMS Sensor Calibration Application Note[AN12519]

PDFJul 1, 2019版本更新 1
AN5322: TPMS Wheel Location Introduction and Main Concepts Application Note[AN5322]

PDFJan 25, 2017版本更新 1.0
Using the Kinetis KW01 as the Receiver for the FXTH870xD TPMS Sensor[AN5136]

PDFAug 11, 2015版本更新 0
AN4277. Interfacing to Freescale’s FXTH87xx In-Flash Firmware Routines Using C-language Constructors[AN4277]

PDFOct 22, 2014版本更新 1

FXTH871x7 Tire Pressure Monitor Sensor - Data Sheet[FXTH871X7]

PDFApr 29, 2020版本更新 0.6
FXTH871x6 Tire Pressure Monitor Sensor - Data sheet[FXTH871X6]

PDFApr 29, 2020版本更新 2.4
FXTH871xD Tire Pressure Monitor Sensor - Data sheet[FXTH871XD]

PDFApr 29, 2020版本更新 1.8
FXTH870x6, Tire Pressure Monitor Sensor - Data Sheet[FXTH870X6]亮点

PDFFeb 8, 2019版本更新 1.7
FXTH870xD, Tire Pressure Monitor Sensor - Data Sheet[FXTH870XD]亮点

PDFFeb 8, 2019版本更新 1.6

FXTH87xx22 Embedded Firmware User Guide - User Guide[FXTH87XX22FWUG]

PDFAug 17, 2022版本更新 3
FXTH87xx11 and FXTH87xx12 Embedded Firmware User Guide - User Guide[FXTH87XX1XFWUG]

PDFAug 17, 2022版本更新 3
UM11325: Installing and Using CodeWarrior IDE for TPMS for FXTH87, FXTH87E and NTM88 User Manual[UM11325]

PDFJan 9, 2020版本更新 1
FXTH87xx02 Embedded Firmware User Guide - User Guide[FXTH87XX02FWUG]

PDFApr 5, 2017版本更新 2.2

设计资源

设计文件

快速参考恩智浦设计文件类型.

1-5/ 12 设计文件

收到完整的详细信息。 请参阅产品足迹及更多信息电子CAD文件.

印刷电路板与电路图
GRB-TPMS-FXTH871511-434

ZIP版本 BJun 8, 2015 00:00:00302.14 KBGRB-TPMS-FXTH871511-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH870912 315MHz

PDF版本 BApr 29, 2014 00:00:0062.99 KBSCH-TPMS-FXTH870912-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH871511 434MHz

PDF版本 BJun 8, 2015 00:00:0053.84 KBSCH-TPMS-FXTH871511-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
GRB-TPMS-FXTH870911-315

ZIP版本 DJun 9, 2015 00:00:00303.93 KBGRB-TPMS-FXTH870911-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
GRB-TPMS-FXTH870912-434

ZIP版本 2.1Jun 13, 2014 00:00:00300.49 KBGRB-TPMS-FXTH870912-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
GRB-TPMS-FXTH870911-434

ZIP版本 DJun 9, 2015 00:00:00304.75 KBGRB-TPMS-FXTH870911-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH871511 315MHz

PDF版本 BJun 8, 2015 00:00:0052.32 KBSCH-TPMS-FXTH871511-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH870912 434MHz

PDF版本 B1Jun 2, 2014 00:00:0063.99 KBSCH_TPMS_FXTH870912-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH870911 315MHz

PDF版本 DJun 9, 2015 00:00:0054.08 KBSCH-TPMS-FXTH870911-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
GRB-TPMS-FXTH870912-315

ZIP版本 2.0Apr 29, 2014 00:00:00300.57 KBGRB-TPMS-FXTH870912-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
Schematic TPMS FXTH870911 434MHz

PDF版本 DJun 9, 2015 00:00:0054.38 KBSCH-TPMS-FXTH870911-434
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
印刷电路板与电路图
GRB-TPMS-FXTH871511-315

ZIP版本 BJun 8, 2015 00:00:00302.88 KBGRB-TPMS-FXTH871511-315
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

展开

软件

快速参考恩智浦软件类型.

4 软件文件

库
NEW_TPMS_LFOCAL Library

ZIP版本 4.0Oct 4, 2021 14:55:00601.18 KBNEW_TPMS_LFOCAL_Lib

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
演示软件
TPMS Demo BLE Beacons by GenFSK

ZIP版本 1.0Oct 2, 2019 14:41:0010.96 MBTPMS-DEMO-BLE-GENFSK

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
调试及视觉化工具
Starter Package for FXTH87/E and MKW01

ZIP版本 1.0Sep 20, 2019 13:30:0021.80 MBFXTH-STARTER-PACKAGE

请登录
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队
调试及视觉化工具
NXP Sensor GUI

ZIP版本 4.0.3.5Jan 16, 2017 14:48:00176000 KBSENSOR-GUI-R4
下载Toggle Dropdown
- 加入列队
- 从列队中删除
- 文档较大时推荐使用。
- 查看列队

注意: 推荐在电脑端下载软件，体验更佳。
