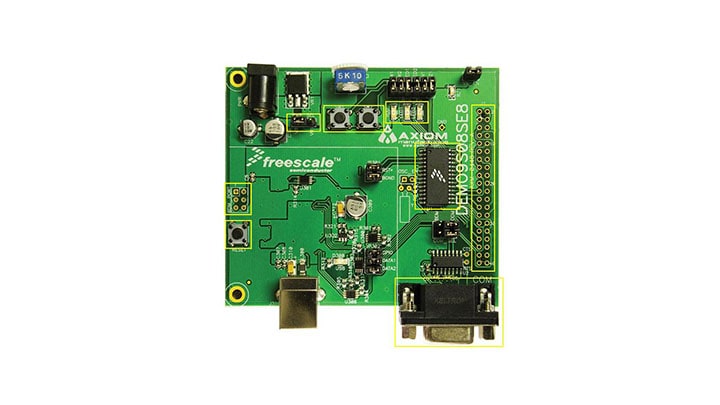

SE8演示板

DEMO9S08SE8

滚动图片以放大

产品详情

选择区域:

支持的器件

处理器和微控制器

8位S08 MCU

特征

处理器

  • MC9S08SE8 CPU,28SOIC
  • 外部32.768 kHz时钟振荡器(未安装)

数据连接

  • 集成式USB-BDM
  • RS-232串行端口,带DB9连接器
  • 32针MCU I/O连接器
  • 2.0mm圆柱形连接器
  • BDM_PORT引脚接头(未安装)
  • DB9串行连接器
  • USB-B连接器

电源管理

  • 电源输入选择跳线

组件

  • 3个按钮开关:两个供用户操作,1个用于复位
  • 3个LED指示灯:两个为用户提供指示,1个指示VDD
  • 跳线

文档

快速参考 文档类别.

3 文件

设计资源

选择区域:

设计文件

1 设计文件

  • 印刷电路板与电路图

    DEMO9S08SE8 Schematic
