KITFS86SKTFRDMEM评估板快速入门

2.1 板特性

• VBAT电源连接器(插孔和Phoenix)
• VPRE输出能力高达1.0A (插座限制)
• VBUCK为1.0V至3.3V
• VBOOST为5.0V至6.0V
• LDO1，从1.5V至5.0V
• LDO2，从1.1V至5.0V
• 点火钥匙开关
• FS0B外部安全引脚
• 嵌入式USB连接，方便连接恩智浦GUI软件(接入I²C总线、IO、RSTB、FS0B、
• INTB、调试、MUX_OUT、稳压器、寄存器访问、OTP仿真和编程)
• 指示信号和稳压器状态的LED
• 支持OTP熔丝功能
• 电压监测跳线设置

2.2 板说明

KITFS86SKTFRDMEM可以灵活地使用此器件的所有功能，并在应用的主要部分进行测量。板上安装的KL25Z MCU freedom板与恩智浦GUI软件相结合，可在读写模式下访问寄存器。所有稳压器均可通过连接器访问。非用户信号，如DC/DC开关节点，被映射到测试点上。数字信号(I²C、RSTB等)可以通过连接器访问。Wake1引脚有一个开关来控制(点火)它们。VBAT开关可用于打开或关闭器件。该套件的主要目的是烧写OTP配置。该套件可以在仿真或OTP模式下运行。在仿真模式下，只要电源持续供电，板配置将保持有效；但如果器件进入深度故障安全状态，则故障安全配置将会丢失。OTP模式使用熔断配置。该器件可熔断两次。在OTP模式下，器件总是从熔断配置开始，除非用户希望用仿真模式覆盖OTP配置。该板可以熔断OTP，不需要任何额外的工具或板。

注：由于插座，该套件并不适用于性能测量或高于1.0A的电流。

2.3 板组件

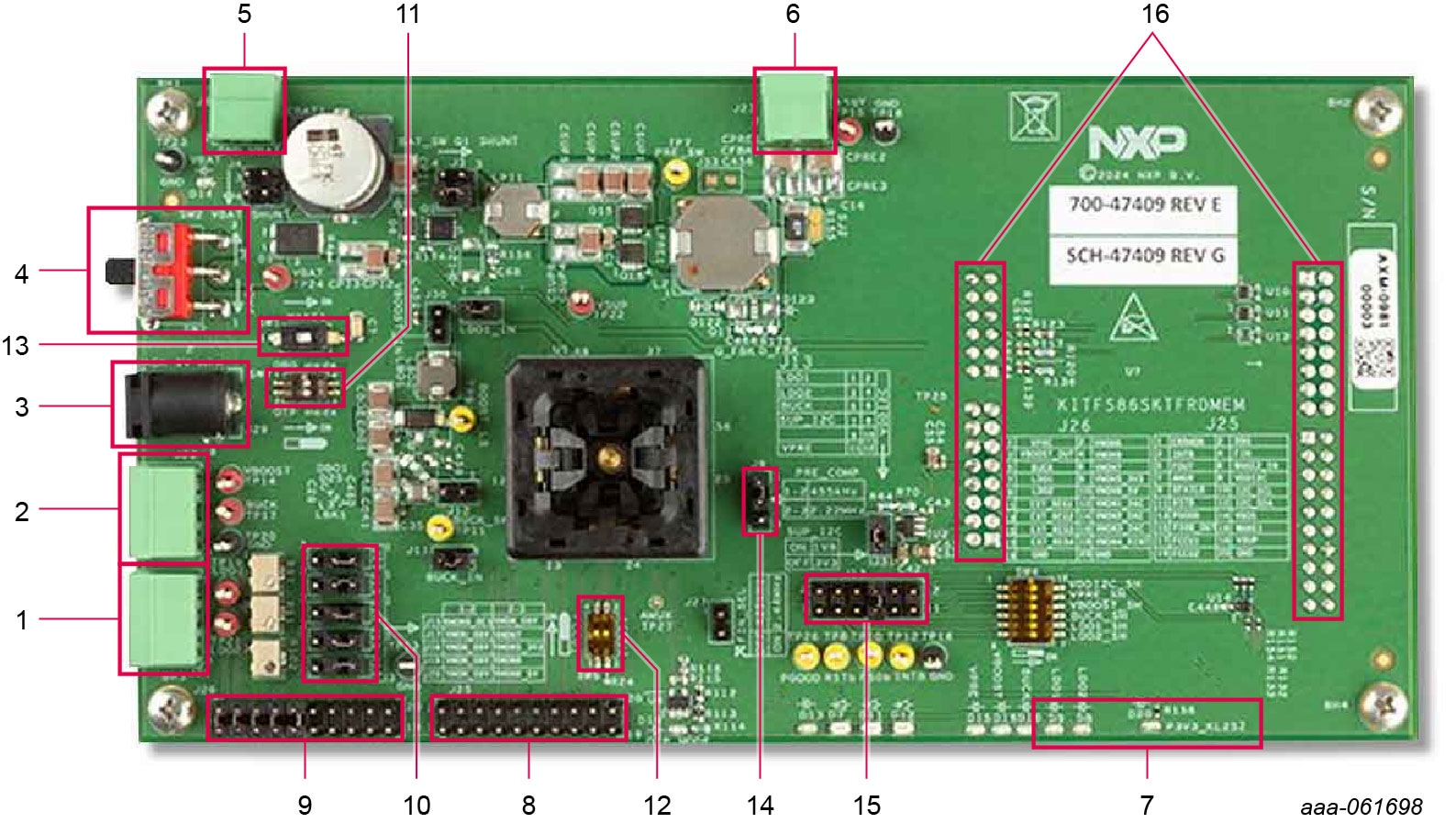

Figure 1. Evaluation Board

Figure 1. Evaluation Board

图1 标识了板上的重要组件，表1提供了关于这些组件的更多详细信息。

表1 评估板推荐组件位置。

3.1 配置硬件

器件配置可更改两次。《面向FS86汽车系列的恩智浦GUI用户手册》中介绍了编程步骤，参见汽车PMIC系列的恩智浦GUI页面。

图2所示为典型的硬件配置，包括开发板、电源和WindowsPC工作站。

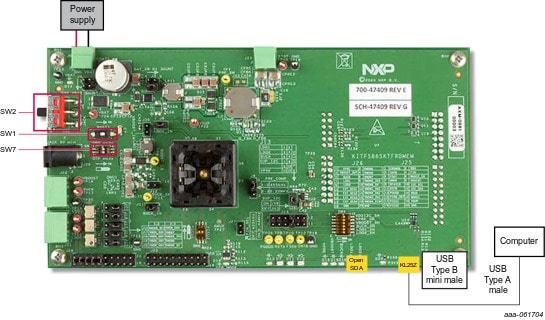

Figure 2. Typical Initial Configuration

Figure 2. Typical Initial Configuration

要按图2所示配置硬件和工作站，请完成以下步骤：

1. 按照表2所示的配置安装跳线和开关

表2 硬件配置。

开关	配置
	正常模式	调试模式进入	OTP模式进入
操作	看门狗2s窗口	看门狗窗口完全打开	OTP仿真/编程和调试模式进入
SW1 (WAKE1)	关闭(WAKE1高)
SW2 (VBAT)	中间位置(VBAT关)
SW7 (DBG_OTP)	1-4开(DBG模式关闭) 2-3开(OTP模式关闭)		2-3关(OTP模式开启)
	2-3开(OTP模式关闭) 1-4关(DBG=4.5V)

2. 使用随附的USB 2.0线缆将Windows PC USB端口连接到KITFS86SKTFRDMEM开发板。
3. 将DC电源设置为12V，将电流限制设置为1.0A。关闭电源后，将DC电源正负输出连接到VBAT Phoenix连接器(J6)。
4. 打开电源
5. 将SW2置于TOP(顶部)位置。

要按图3所示配置硬件和工作站，请完成以下步骤：

1. 按照表2所示的配置安装跳线和开关
2. 使用随附的USB 2.0线缆将Windows PC USB端口连接到KITFS86SKTFRDMEM开发板。
3. 将DC电源设置为12V，将电流限制设置为1.0A。关闭电源后，将DC电源正负输出连接到VBAT Phoenix连接器(J6)。
4. 打开电源
5. 将SW2置于TOP(顶部)位置。

在此步骤中，如果产品处于OTP模式进入配置，则所有稳压器均关闭。用户可以使用OTP配置启动或在启动之前配置镜像寄存器。只要发生以下四种操作之一，即开始通电：

• SW7 (2-3)被关闭
• OTP模式退出命令通过I²C发送
• 点击恩智浦GUI按钮“退出OTP模式”
