    1. 开箱即用

    Trimension SR250开发板提供了一个灵活的平台，可轻松将UWB测距与雷达功能集成至消费电子及工业物联网解决方案中。它支持轻松集成Trimension SR250，实现存在检测、定位及运动检测，助力提升效率与安全性。

    本页面将指导您完成Trimension SR250开发板的设置与操作流程。

    1.1 套件内含物/装箱单

    该套件内含物包括：

    • 完成组装和测试的评估板，放在防静电袋中

    1.2 更多硬件

    除套件内含物外，还需要以下硬件。

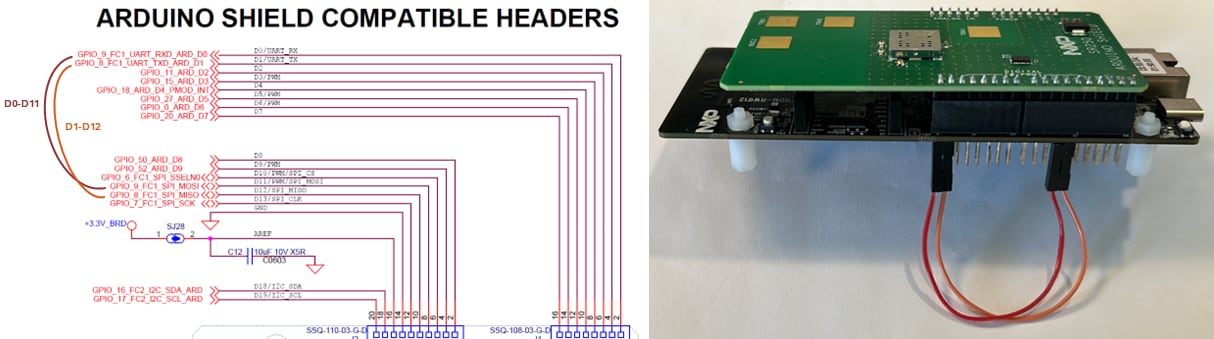

    FRDM-RW612开发板：需要进行少量改装，将API接口引脚链接到Arduino接头，以便与SR250-ARD板进行正常通信。

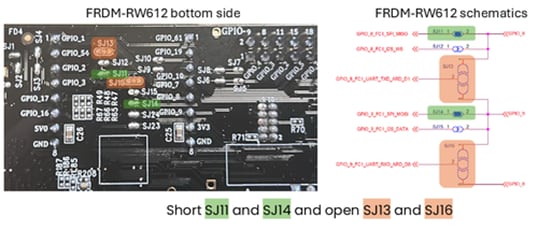

    为使SR250-ARD Shield扩展板能够通过SPI与FRDM-RW612板进行通信，需要稍作改装，将SPI信号引出至Arduino接头。

    FRDM-RW612 Development Board

    或者，也可以直接使用跳线导线，将FRDM-RW612的Arduino兼容接头上的引脚D0连接至D11，将D1连接至D12。

    FRDM-RW612 Development Board

    下一页连接

    2. 连接

    2.1 连接

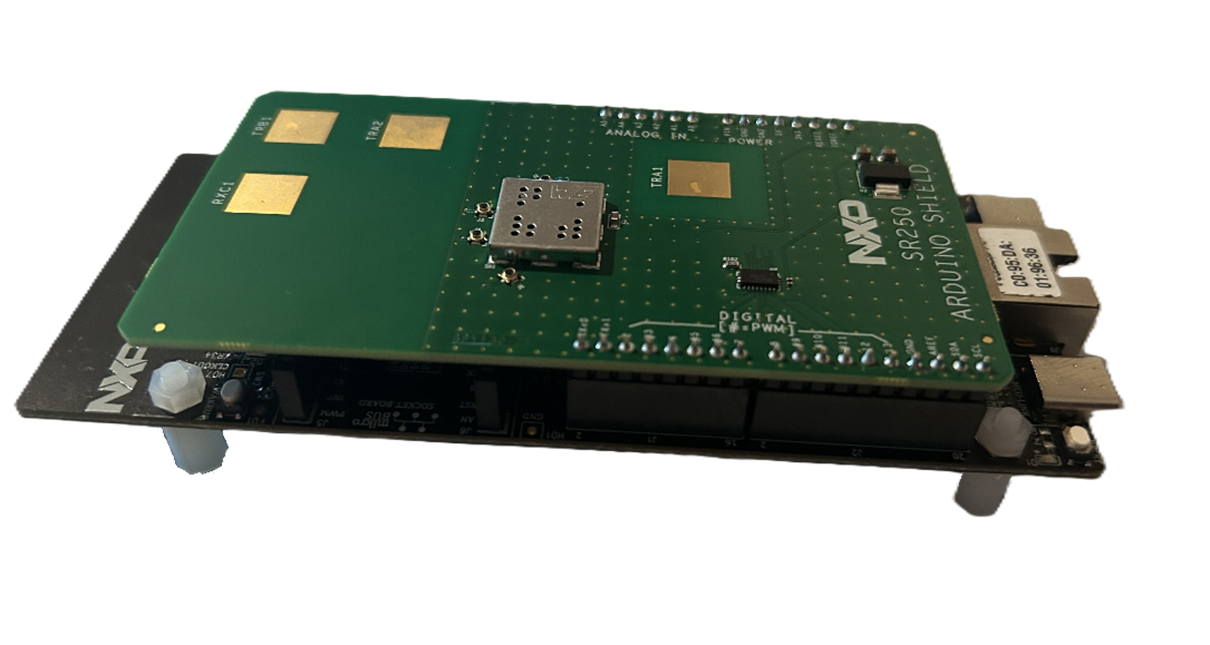

    在第1步中，通过Arduino接头将两块板组装在一起：

    Plug it in the board

    确保FRDM-RW612板的两个USB-C端口连接至笔记本电脑。

    如需更多指导，请参阅《SR250 UWB即插即用应用》 。

    前页开箱即用
    下一页获取软件

    3. 获取软件

    搭建开发环境时，需要以下软件：

    3.1 Git

    Git 的最新版本。

    3.2 CMake

    CMake  V3.21.1及以上版本。

    3.3 Python

    Python  3.8及以上版本。

    以下依赖项：

    • Ninja：最新版本
    • West：Zephyr的元工具
    # Install Python dependencies
pip3 install west ninja
    # Verify installations
python3 --version
cmake --version
ninja --version
west --version

    3.4 Zephyr SDK

    Zephyr SDK  0.16.0及以上版本

    3.5 串行监测应用

    需要串行终端，以查看日志和进行中的事务(例如，Teraterm 、Putty 、Minicom 等)。

    前页连接
    下一页搭建构建环境

    4. 搭建构建环境

    以下步骤将指导您为基于Zephyr的项目搭建构建环境。

    4.1 第1步：获取适用于SR250的UWBIoT中间件

    # Download SR250 Software to working directory
git clone https://github.com/nxp-uwb/sr250-uwbiot-zephyr.git

    4.2 第2步：初始化West工作区

    # Initialize west workspace
cd ~/sr250-uwbiot-zephyr
west init -l --mf west.yml uwbiot-top

    4.3 第3步：更新依赖项

    # Download Zephyr OS and all dependencies
west update

    4.4 第4步：安装Python依赖项

    # Install Zephyr Python dependencies
pip install -r zephyr/scripts/requirements.txt

    4.5 第5步：搭建环境

    # Set the environment (required for each new terminal session)
    # Windows:
zephyr\zephyr-env.cmd
    # Linux:
source zephyr/zephyr-env.sh

    前页获取软件
    下一页使用West命令行构建和加载

    5. 使用West命令行构建和加载

    5.1 构建演示应用

    # Example: Build ranging controller demo
west build -b frdm_rw612 -p auto uwbiot-top/demos/common/demo_ranging_controller/zephyr
    # Example: Build radar demo
west build -b frdm_rw612 -p auto uwbiot-top/demos/radar/demo_radar/zephyr

    请将演示路径替换为要构建的具体演示路径。

    注： 为确保SR250固件和校准参数为最新，建议在运行其他演示前先执行以下操作：

    • uwbiot-top/demos/SR2xx/demo_sr2xx_fw_update
    • uwbiot-top/demos/SR2xx/demo_device_calibration

    5.2 烧写应用

    # Flash built application using west flash

    5.3 运行应用

    打开串行终端应用，通过虚拟COM端口连接到FRDM-RW612 HS-USB接口，并设置以下配置：

    • 波特率：3000000
    • 数据位：8；奇偶校验位：无
    • 停止位：1位
    • 流控：无
    • 新行接收：AUTO

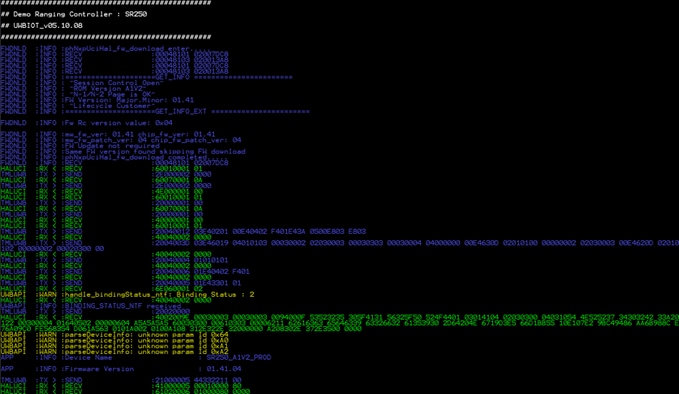

    复位FRDM-RW612板后，演示应用程序将在终端窗口中显示初始化消息、状态更新和运行日志。

    Running the application

    前页搭建构建环境
    下一页使用VS Code构建和加载

    6. 使用VS Code构建和加载

    在本步骤中，需确保MS Visual Studio (VS) Code 已正确安装。

    6.1 安装VS Code扩展

    按照以下步骤安装Zephyr开发所需的VS Code扩展：

    第1步：打开扩展视图

    1. 启动VS Code
    2. 进入“扩展”视图(或使用快捷键Ctrl+Shift+X，macOS上为Cmd+Shift+X)

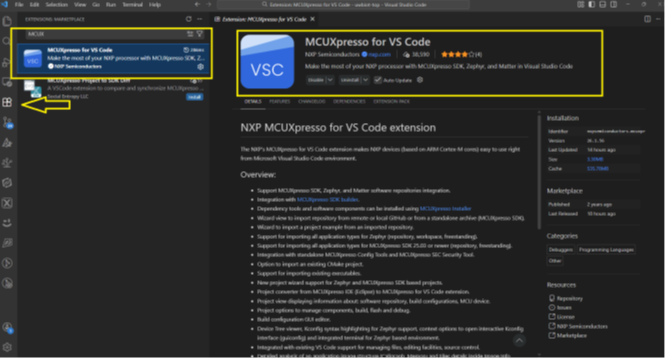

    第2步：安装所需扩展

    要设置VS Code，需要安装以下扩展：

    • C/C++扩展包：提供IntelliSense、调试和代码浏览功能
    • CMake工具：CMake语言支持与构建集成
    • Zephyr IDE (可选)：其他Zephyr专用功能
    Installing VS Code extensions - step 2

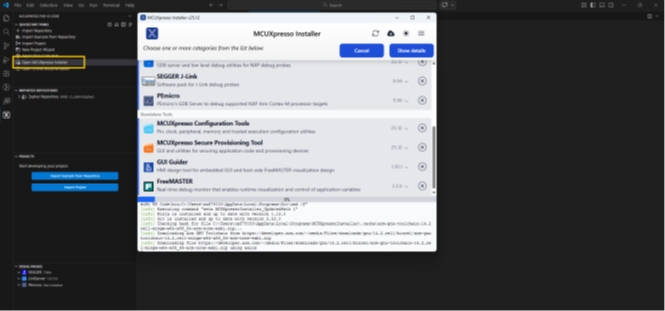

    第3步：安装MCUXpresso Zephyr依赖项

    在设置过程中，Zephyr集成开发环境(IDE)扩展会提示您安装MCUXpresso Zephyr开发所需的依赖项。

    打开MCUXpresso安装程序 Installing VS Code extensions - step 3

    注：如果MCUXpresso安全配置工具(SEC)或FreeMASTER安装失败，可跳过这些组件继续操作。

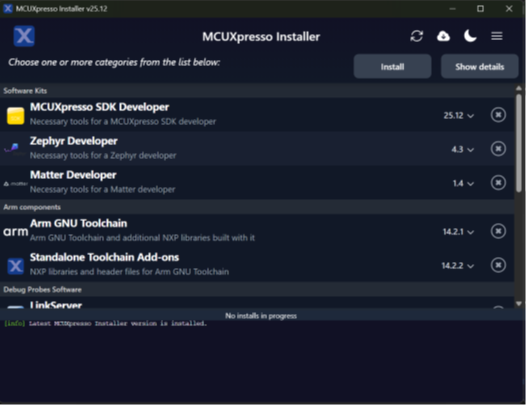

    第1部分：Zephyr依赖项安装

    在安装Zephyr依赖项的第1部分过程中，屏幕上将显示如下图所示内容。

    Installing VS Code extensions - step 4

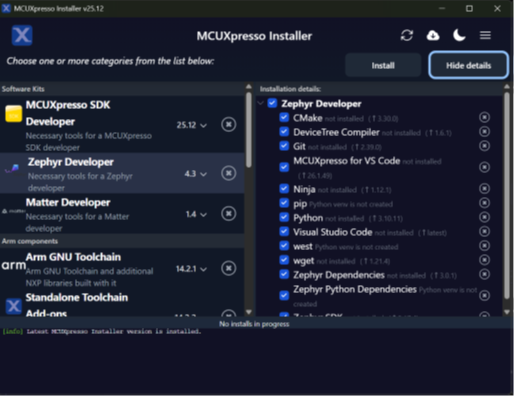

    第2部分：Zephyr依赖项安装

    在安装Zephyr依赖项的第2部分过程中，屏幕上将显示如下图所示内容。

    Installing VS Code extensions - step 5

    注：依赖项的安装可能需要几分钟时间，具体取决于网络连接速度。

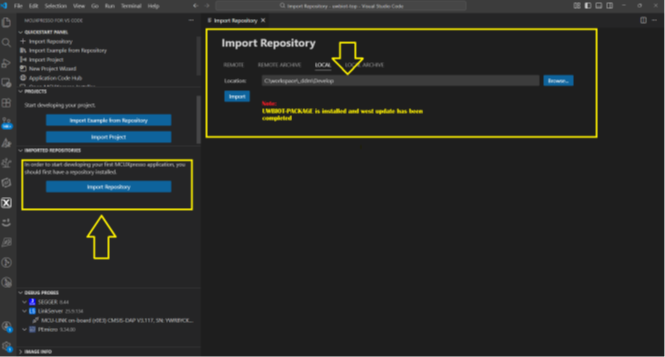

    导入FRDM-RW612 Zephyr存储库

    1. 在VS Code中，打开命令面板(Ctrl+Shift+P，macOS上为Cmd+Shift+P)
    2. 找到已完成west更新的本地存储库
    3. 选择存储库文件夹
    Installing VS Code extensions - step 6

    了解项目结构

    FRDM-RW612 Zephyr项目基于CMake，提供以下功能：

    • 完整的开发环境集成
    • 自动化构建配置
    • 集成调试支持
    • IntelliSense和代码浏览

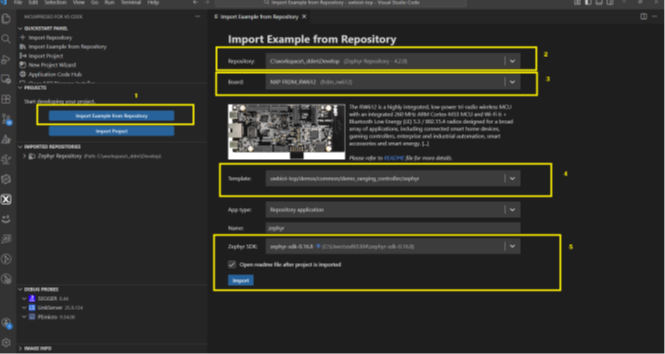

    导入CMake项目

    在接下来的步骤中，完成CMake的导入。

    1. 点击VS Code活动栏(左侧边栏)中的MCUXpresso IDE图标
    2. 在MCUXpresso IDE面板中，点击“存储库”选项卡下的“导入示例”
    3. 找到并选择要导入的演示项目文件夹(例如uwbiot-op/demos/ranging)
    4. 从下拉列表中选择板(frdmrw612)
    5. 点击“导入”，完成项目导入过程

    注：将“应用类型”设置为“存储库”应用。

    Installing VS Code extensions - step 7

    重要提示：在尝试导入项目之前，请确保已正确安装CMake工具扩展。

    6.2 构建并烧写应用

    在接下来的步骤中，构建并烧写应用。

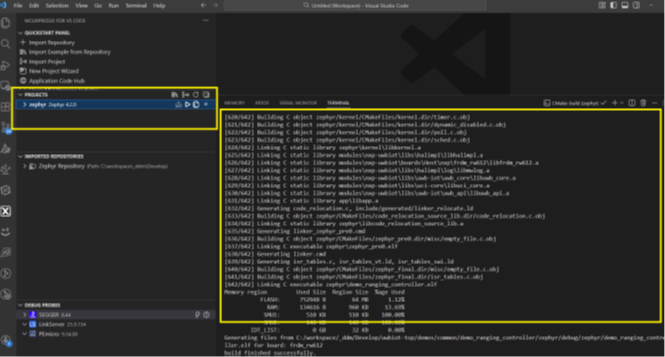

    选择构建配置

    1. 点击VS Code状态栏中的构建版本选择器
    2. 选择目标配置：
      • Debug：包含调试符号，为调试进行了优化
      • Release：为性能和尺寸进行了优化
    Installing VS Code extensions - step 8

    构建应用

    1. 点击状态栏中的Build(构建)按钮，或打开命令面板并选择CMake: Build
    2. 等待构建过程完成

    构建输出位置

    编译生成的二进制文件将位于与所选配置对应的构建目录中：

    • build/Debug/ (用于Debug构建)
    • build/Release/ (用于Release构建)

    注：首次运行时，由于需要编译依赖项，构建过程可能需要几分钟。

    6.3 调试环境设置

    在接下来的步骤中，对开发环境进行调试。

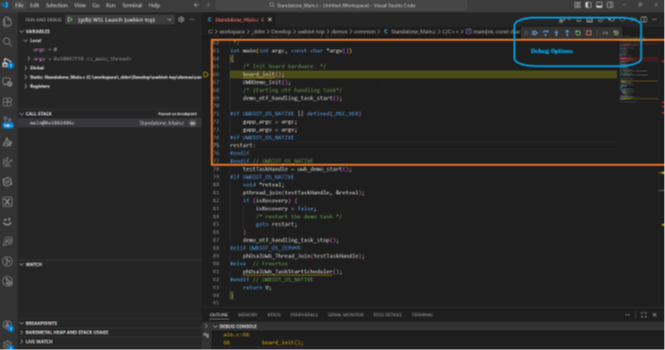

    配置调试设置

    1. 确保硬件调试器(如J-Link、CMSIS-DAP)已正确连接到FRDM-RW612板
    2. 将硬件调试器通过USB连接到PC
    3. 在VS Code中，进入“运行与调试”视图(或使用快捷键：Ctrl+Shift+D)
    4. 从下拉列表中选择合适的调试配置
    Debug environment setup - step 1

    硬件连接检查清单

    在开始调试之前，需确认以下事项：

    • 硬件调试器已连接至FRDM-RW612 SWD/JTAG接头
    • FRDM-RW612板已通电(通过USB或外部电源)
    • 硬件调试器已连接到PC
    • 已为硬件调试器安装相应的驱动程序

    开始调试

    1. 按F5，或点击“运行与调试”视图中的绿色启动按钮
    2. 应用将被烧写到板上，并开始调试会话
    3. 在调试过程中，根据需要设置断点、逐行单步执行代码，并检查变量值

    前页使用West命令行构建和加载
    下一页VS Code故障排除

    7. VS Code故障排除

    本章节涵盖VS Code和命令行构建的常见问题。

    7.1 West命令未找到(Linux)

    # Install west via pip
pip install --user west
export PATH=$PATH:~/.local/bin

    7.2 构建失败(“无该文件或目录”)

    # Ensure west update completed successfully
west update
    # Try a pristine build
west build -b frdm_rw612 -p always

    7.3 Windows：现有文件出现“文件未找到”错误

    症状：

    即使工作区中存在相关文件，仍可能遇到如下所示的错误：

    • fatal error: : No such file or directory
    • CMake Error: Cannot find source file:
    • Error: The system cannot find the path specified

    原因：

    Windows默认的MAX_PATH限制为260个字符。当文件路径超过该字符限制时，Windows将无法访问这些文件，从而导致“找不到文件”错误。

    解决方案：

    要找到这些文件，可以使用较短的工作区路径(如C:\uwb)，或者通过以下方法之一启用长路径支持：

    # first method: in registry editor
1. Press Win + R, type "regedit" and press Enter
2. Go to: HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\FileSystem
3. Find or create a DWORD value: LongPathsEnabled
4. Set value to: 1
5. Restart your computer
    # Second method: in Group policy editor
1. Press Win + R, type "gpedit.msc" and press Enter
2. Navigate to: Computer Configuration > Administrative Templates > System > Filesystem
3. Enable "Enable Win32 long paths"
4. Restart your computer
    # Third method: via PowerShell command (to be run as Administrator)
New-ItemProperty -Path "HKLM:\SYSTEM\CurrentControlSet\Control\FileSystem" -Name "LongPathsEnabled" -Value 1 -PropertyType DWORD -Force

    7.4 Windows：使用WSL2 (推荐的替代方案)

    当遇到兼容性问题时，请尝试使用Windows Subsystem for Linux (如下所示)。

    # Install WSL2 from PowerShell (Administrator)
wsl --install
    # Then work within WSL2 Ubuntu environment
    # Follow Linux instructions from there

    7.5 CMake错误(“致命错误：打开依赖文件”或“无该文件或目录”)

    当CMake无法找到生成的依赖文件时，会出现上述错误，常见原因包括：

    • west更新不完整
    • 缺少模块或构建缓存损坏
    • Windows系统下的路径长度问题
    • 依赖项解析不完整

    错误示例

    使用CMake时，可能会遇到以下情况：

    fatal error: opening dependency file modules\psa_crypto_driver\...
\mcuxClPsaDriver_generate_ecp_key.c.obj.d: No such file or directory
    fatal error: opening dependency file build/CMakeFiles/myproject.dir/src/
main.c.obj.d: No such file or directory

    出现此问题的原因可能包括：

    1. 模块/目录不完整
    2. West更新不完整
    3. 构建缓存损坏或不完整
    4. CMake依赖跟踪文件缺失
    5. 可用磁盘空间不足
    6. 与Windows系统类似，需要启用长路径支持(见上文)

    解决方案

    以下是为解决CMake错误而提供的建议。

    # 1. Clean build directory completely
rm -rf build/
# 2. Re-run west update to ensure all dependencies are fetched
west update
# 3. Try pristine build
west build -b frdm_rw612 -p always
# 4. If still failing, check if all modules are present
west list
# 5. Verify CMake can find the toolchain
cmake --version

    7.6 Python版本不匹配

    如果遇到Python版本不匹配问题，请参考以下内容：

    # Ensure Python 3.8 or later
python --version
# Upgrade if needed
sudo apt install python3.10 # Linux

    7.7 CMake版本过低

    为排除CMake版本过时问题，请参考以下内容：

    # Check version
cmake --version
# Upgrade via pip
pip install --upgrade cmake
# Or install from official source
# Linux: https://cmake.org/download/
# macOS: brew install cmake

    7.8 Ninja未找到

    如果未找到Ninja，请参考以下内容：

    # Install Ninja
pip install ninja
# Or via package manager
sudo apt install ninja-build # Linux
brew install ninja # macOS

    7.9 Zephyr SDK未找到(Linux)

    如果未找到SDK，请参考以下内容：

    # Set environment variable
export ZEPHYR_SDK_INSTALL_DIR=~/zephyr-sdk-0.16.5
# Add to ~/.bashrc for persistence
echo 'export ZEPHYR_SDK_INSTALL_DIR=~/zephyr-sdk-0.16.5' >> ~/.bashrc

    7.10 构建过程中内存不足

    如果系统提示内存不足，请参考以下内容：

    # Limit parallel jobs
west build -b frdm_rw612 -p auto  -- -j2
# Or set in environment (Linux)
export CMAKE_BUILD_PARALLEL_LEVEL=2

    7.11 磁盘空间问题

    如果遇到磁盘空间错误，请参考以下内容：

    # Check available space
df -h .
# Clean old builds
rm -rf build/
# Clean west cache (if needed)
rm -rf ~/.west/

    7.12 Python中的模块导入错误

    如果遇到模块导入错误，请参考以下内容：

    # Reinstall requirements
pip install -r zephyr/scripts/requirements.txt --force-reinstall
# Clear pip cache
pip cache purge

    7.13 烧写时权限被拒绝(Linux)

    如果在烧写时权限被拒绝，请参考以下内容：

    sudo usermod -a -G dialout $USER
    # Log out and log back in

    7.14 烧写失败/设备未找到

    如果因未找到设备而导致烧写失败，请参考以下内容：

    # Check if device is connected
# Check J-Link connection
JLinkExe # Should detect device (Linux)

    7.15 “板未找到”错误

    如果遇到“未找到板”错误，请参考以下内容：

    # List available boards
west boards
# Ensure you're using the correct board name
# For FRDM-RW612: frdm_rw612

    前页使用VS Code构建和加载
    下一页VS Code故障排除(续)

    8. VS Code故障排除(续)

    本节继续介绍VS Code和命令行构建的常见问题。

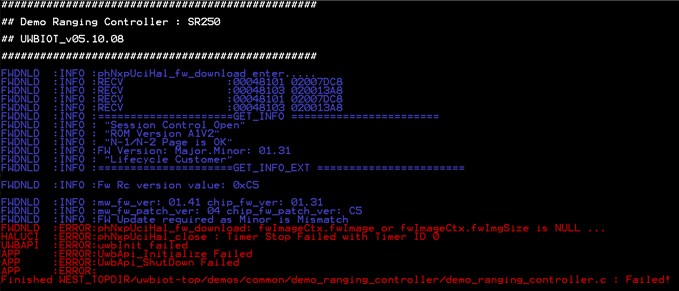

    8.1 SR250固件(FW)版本错误

    在运行演示应用时，如果日志中出现如下所示的错误，则表示SR250固件版本与UWBIOT中间件版本不匹配。

    SR250 FW version error

    运行演示应用uwbiot-top/demos/SR2xx/demo_sr2xx_fw_update将允许更新SR250固件。

    8.2 多个Python版本冲突

    如果遇到与多个Python版本相关的冲突，请参考以下内容：

    # Use virtual environment
python -m venv ~/Myvenv
source ~/Myvenv/bin/activate
# Then proceed with setup

    8.3 有用的调试命令

    以下是可用于辅助完成调试过程的更多命令：

    # Verbose build
west build -b frdm_rw612 -p auto  -v
    # Show west configuration
west config
    # List all projects and their status
west list
    # Show build system info
west build -b frdm_rw612 -p auto  -- --trace
    # Check environment variables
env | grep ZEPHYR

    8.4 获取帮助

    如果问题仍然存在，请参阅以下附加资源：

    1. 查看《Zephyr故障排除指南》
    2. 在build/zephyr/directory中查看构建日志
    3. 启用详细的构建输出(west build -v)
    4. 查看Zephyr相关问题
    5. 验证所有必要依赖项均已正确安装

    8.5 更多有用的调试命令

    以下是用于辅助完成调试过程的更多命令：

    # Verbose build
west build -b frdm_rw612 -p auto  -v
    # Show west configuration
west config
    # List all projects and their status
west list
    # Show build system info
west build -b frdm_rw612 -p auto  -- --trace
    # Check environment variables
env | grep ZEPHYR
