- TJA1103SDB快速入门
TJA1103SDB快速入门
上次修改时间：
2022-06-01 21:26:00支持
TJA1103SDB：SABRE开发板
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用TJA1103SDB开发板的过程。
1.1 套件内含物/装箱单
TJA1103SDB内含物包括：
- 电路板：TJA1103SDB rev B
- 线缆：带2个MATEnet连接器的UTP
- 支架：2x12mm，可连接至电路板
1.2 其他硬件
不包括该开发板运行所需的主机平台。
TJA1103SDB支持的电路板选择：
- S32K148-Q176通用评估板
- S32K3X4EVB-Q172通用开发板
- S32G2车联网评估板
- i.MX 8QuadXPlus多传感器支持套件(MEK)
1.3 软件
TJA1103A 100BASE-T1车载以太网PHY的设备驱动程序可作为Linux驱动程序和S32SDK中集成的实时驱动程序来提供。根据所用的主板，可将此软件作为附加软件添加到相应的软件开发工具包中。
2. 获取硬件
2.1 板特性
- 通过MATEnet连接器与符合OA标准的MDI接口连接
- 与主板的单一连接
- 支持RMII/RGMII（+有限的MII支持）
- TC10唤醒/睡眠支持
2.2 板说明
TJA1103SDB展示了TJA1103A 100BASE-T1汽车以太网PHY的多个数据路径选项。电路板的某些子系统（如媒体相关接口(MDI)和电源滤波网络）可作为参考设计。额外的引脚接头和SMA连接器除了主板支持的功能之外，还可进行评估和测试。
2.3 板组件

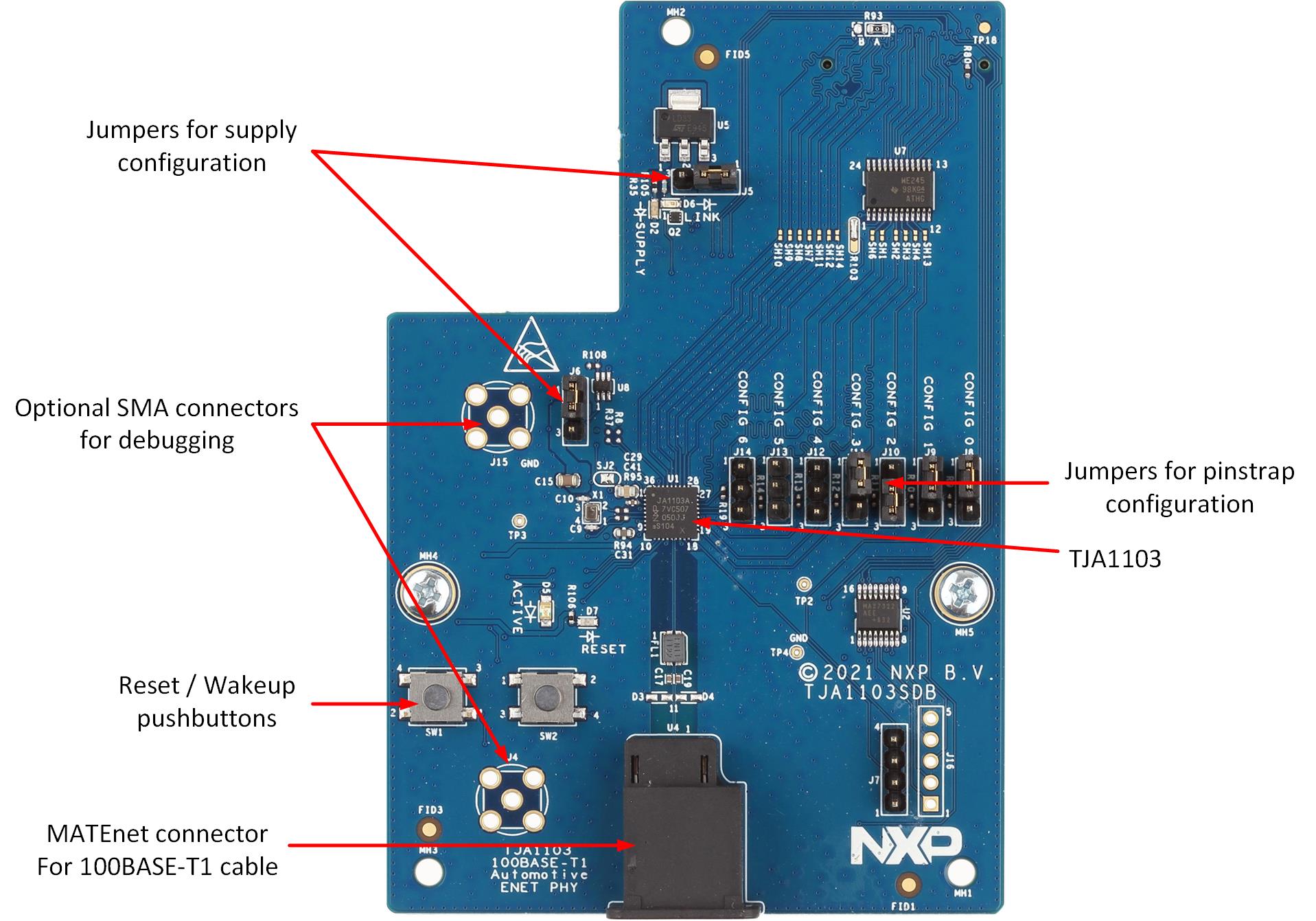

TJA1103SDB板概述
3. 配置硬件
3.1 配置硬件
- 打开板的包装
- 将TJA1103SDB连接到主板。确保连接器旁边的支架也用螺丝拧紧
- 检查跳接线配置：
J8-J14：引脚状态配置J5/J6：电源
- 如需了解主机平台启动的要求，请参阅主板文档
- SDK中包含TJA1103A驱动程序
设计资源
板信息
- 仅适用于选定客户（需签署保密协议），请联系您当地的恩智浦销售代表了解详情
