- TJA1103EVB评估板快速入门
TJA1103EVB评估板快速入门
上次修改时间：
2022-07-26 14:10:35支持
TJA1103EVB
本文档内容
-
开箱即用
-
获取硬件
-
配置硬件
1. 开箱即用
恩智浦的模拟产品开发板提供了一个易于使用的恩智浦产品评估平台。这些开发板支持各种模拟、混合信号和电源解决方案。它们采用成熟的高容量技术，整合了单片集成电路和系统级封装器件。恩智浦产品电池寿命长，设备尺寸小，组件数量少，成本低，性能高，帮助您打造先进的系统。
本页面将指导您完成设置和使用TJA1103EVB评估板的过程。
1.1 套件内含物/装箱单
TJA1103EVB内含物包括：
- 电路板：TJA1103EVB rev B
- 线缆：带2个MATEnet连接器的UTP
1.2 其他硬件
除了套件内含物外，使用此板时，还需要使用以下硬件。
- 电缆：用于电源选项A的USB-A至Micro-USB，以及与PHY通信的USB
- 电源适配器：5.0V至15V DC，最小电流为250mA，电源选项B用的2.1mm同轴电源连接器
1.3 软件
可从恩智浦网站下载通过USB与主板通信的软件。
该软件可轻松访问PHY内的所有设置，与所有功能模块进行交互。它设计为可通过简单的自解释对话框和控件使用基本功能，同时允许访问所有可用寄存器，因此不限制用户使用一些预定义的示例。
专门提示信息的对话框支持以下功能：
- xMII/MDI配置
- 物理状态
- 环回/测试模式配置
- TC10唤醒/睡眠
- BIST (内部帧生成器/检查器)
- FUSA (功能安全)
此外，这些对话框支持以下通用访问：
- 全局SMI访问（PHY地址、寄存器地址和可选的MMD(第45条)可配置）
- 每个PHY SMI访问(PHY地址预定义，寄存器名称自动解析)
- 每个PHY注册表（交互式寄存器描述类似于带有附加实时查看选项的数据表）
2. 获取硬件
2.1 板特性
- 多个电源选项
- 三种操作模式：独立、软件控制、外部控制/应用集成
- 通过Matenet连接器与符合OA标准的MDI接口连接
- 通过引脚接头连接的xMII
- 通过USB和引脚接头连接的SMI
- 所有主机接口信号可通过USB和引脚接头连接来访问
- 通过MCX连接器输入/时钟输出
- 可堆叠用于PHY到PHY操作
2.2 板说明
TJA1103EVB可提供一种简单的方式来了解并开始使用TJA1103A PHY。EVB的设计使所有配置选项都可以通过跳接线来选择，所有逻辑引脚都可以通过引脚接头来访问。板载FTDI USB转SMI/JTAG/GPIO芯片和通过USB供电选项可在没有任何外部组件的情况下运行。
2.3 板组件

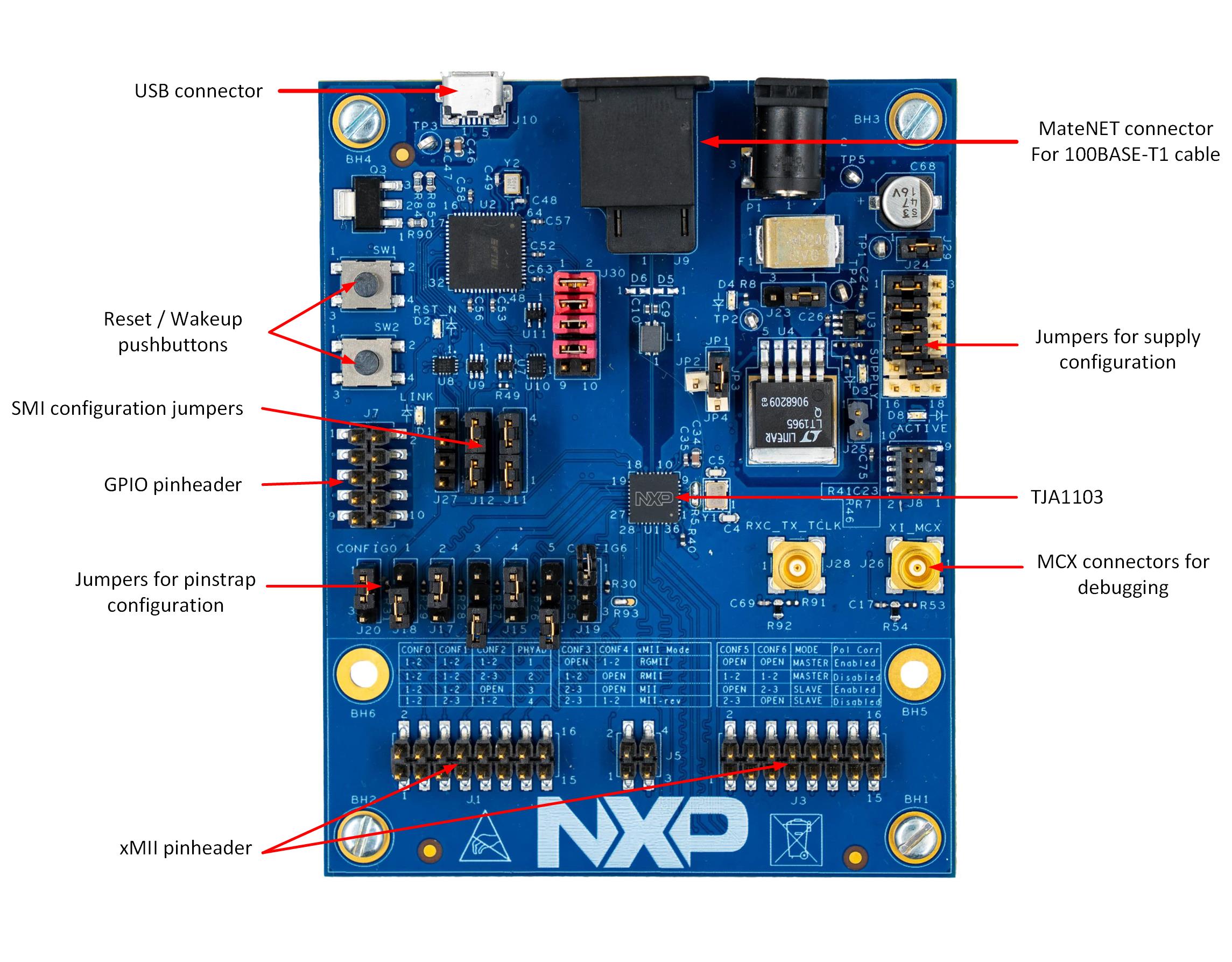

TJA1103EVB板概览
3. 配置硬件
3.1 配置硬件
- 打开板的包装
- 设置跳接线默认配置
- 选择供电类型
- 1-2：同轴(筒形)接头供电
- 2-3：通过USB电缆供电
- 选择SMI连接类型
将J11和J12设置为以下任一设置：- 1-2：通过软件控制PHY
- 3-4：通过连接至
J11/J12或J5的外部SMI控制PHY
- 通过USB和/或同轴连接器连接此板
- 下载TJA1103EVB软件，软件附带的自述文件中介绍了其他步骤
| 跳接线编号 | 默认配置 | 功能 |
|---|---|---|
J11 |
1-2, 3-4 | SMI路由 |
J12 |
1-2, 3-4 | |
J20 |
1-2 | 引脚状态配置 |
J18 |
2-3 | |
J17 |
- | |
J16 |
- | |
J15 |
1-2 | |
J14 |
- | |
J19 |
- | |
JP1-4 |
1-3 | 可调电源电压选型指南 |
J23 |
2-3 | 输入电源选型指南 |
J25 |
- | LDO关断覆盖 |
