TEA2096DB2201评估版快速入门

上次修改时间: 2022-09-12 14:16:00支持 TEA2096DB2201

本文档内容

  • 1

    开箱即用
  • 2

    获取硬件
  • 3

    连接并测量评估板

1. 开箱即用

1.1 盒内物品

  • TEA2096DB2201附加板

1.2 所需设备

  • 交流电源
  • 功率分析仪
  • 电子负载
  • 用于观察操作行为的示波器
  • 电流探头

1.3 其他硬件

  • 具有谐振拓扑的现有开关模式电源板

2. 获取硬件

2.1 概述

TEA2096DB2201附加评估板包含一个SO-8封装的TEA2096T SR控制器和两个PD-TSON-8封装的150V/9.3mΩ MOSFET。

TEA2096T是一款专用于谐振变流器次级侧同步整流的控制器IC。它包括感测并驱动SR MOSFET的两个阶段,而SR MOSFET对中央抽头次级变压器绕组的输出进行整流。TEA2096T的漏极-源极电压额定值为200V。

这些特性使得该评估板适用于输出电压高达60V的谐振应用。

3. 连接并测量评估板

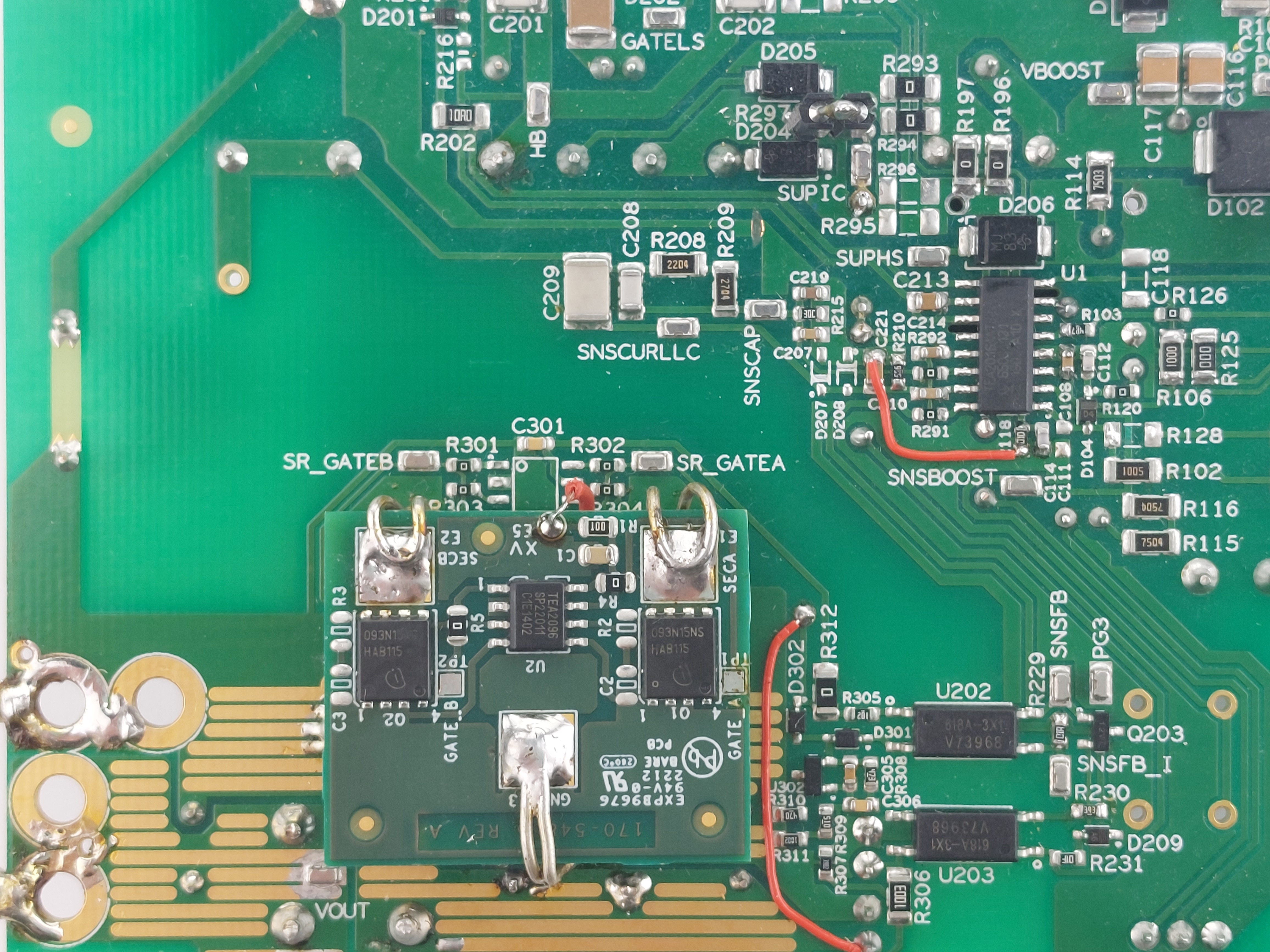

3.1 将评估板连接到现有SMPS

将焊盘SECASECB连接到变压器的次级输出。将GND焊盘连接到主板的电源接地。对于SECASECBGND连接,请使用粗导线,因为这些线路中的电流可能很高。

对于高达38 V的输出电压,XV连接可连接到主板上的输出电压Vout端。对于输出电压大于38V的情况,需要使用串联稳压器将TEA2096T的电源电压降低到38V以下。使用串联稳压器时,可以在稳压器的功耗和TEA2096T的功耗之间取得平衡。

Connecting the board to an existing SMPS

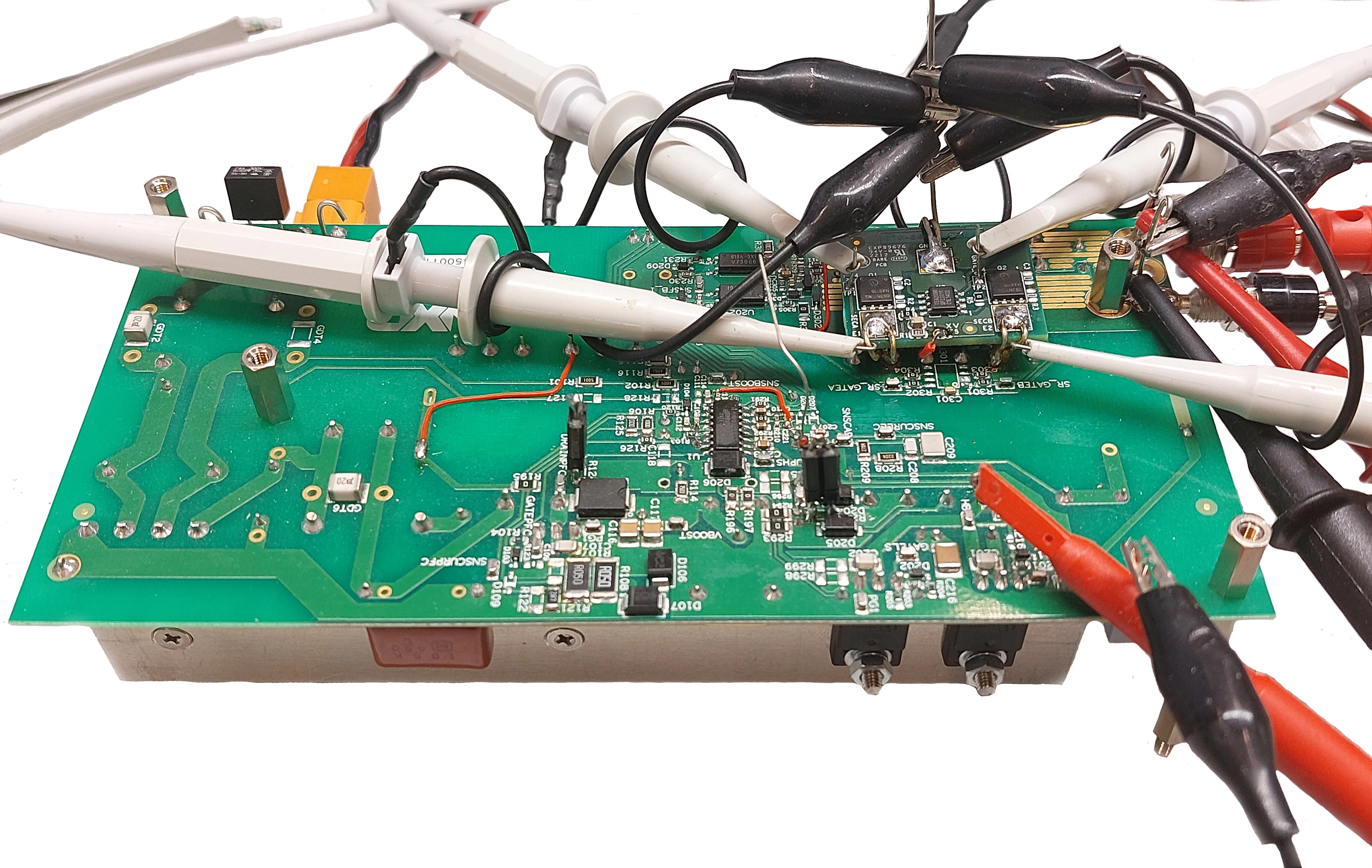

3.2 连接示波器

通过测量以下各项,可评估TEA2096DB2201的电源运行情况:

  • GATE_A
  • GATE_B
  • SECA
  • SECB
  • 采用当前电流探头通过接地连接的电流
  • 谐振变流器的半桥节点
Connecting the oscilloscope

3.3 示波器信号

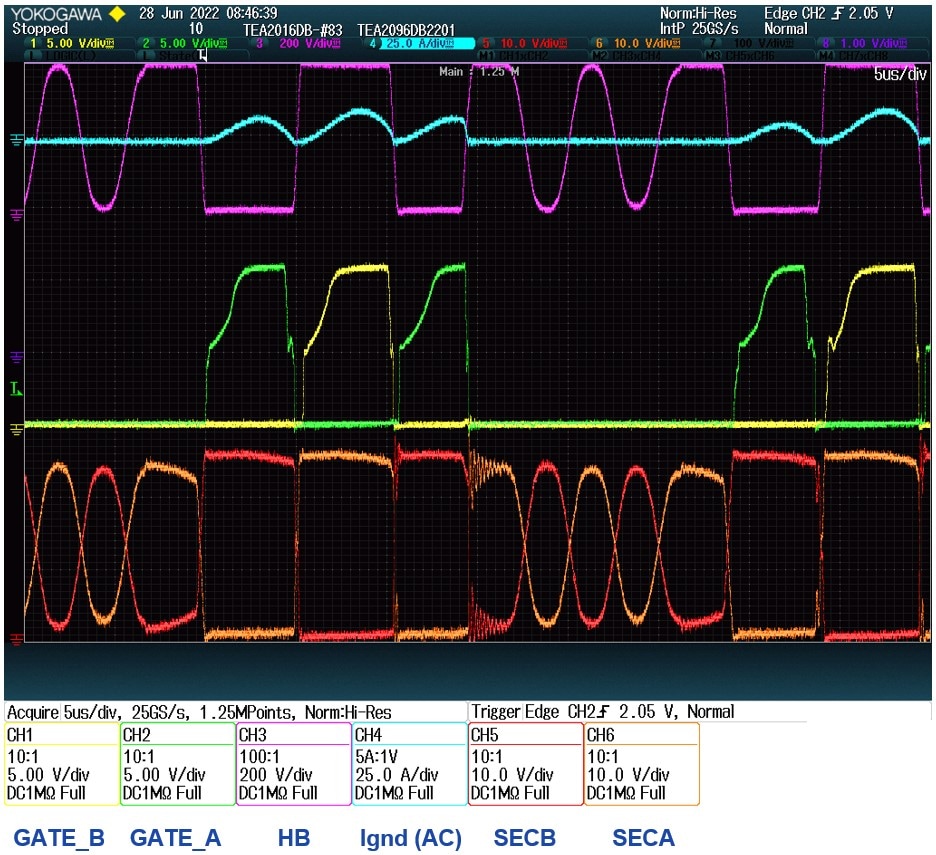

使用TEA2016T或TEA2017T在谐振变流器中高负载运行。

Oscilloscope signals

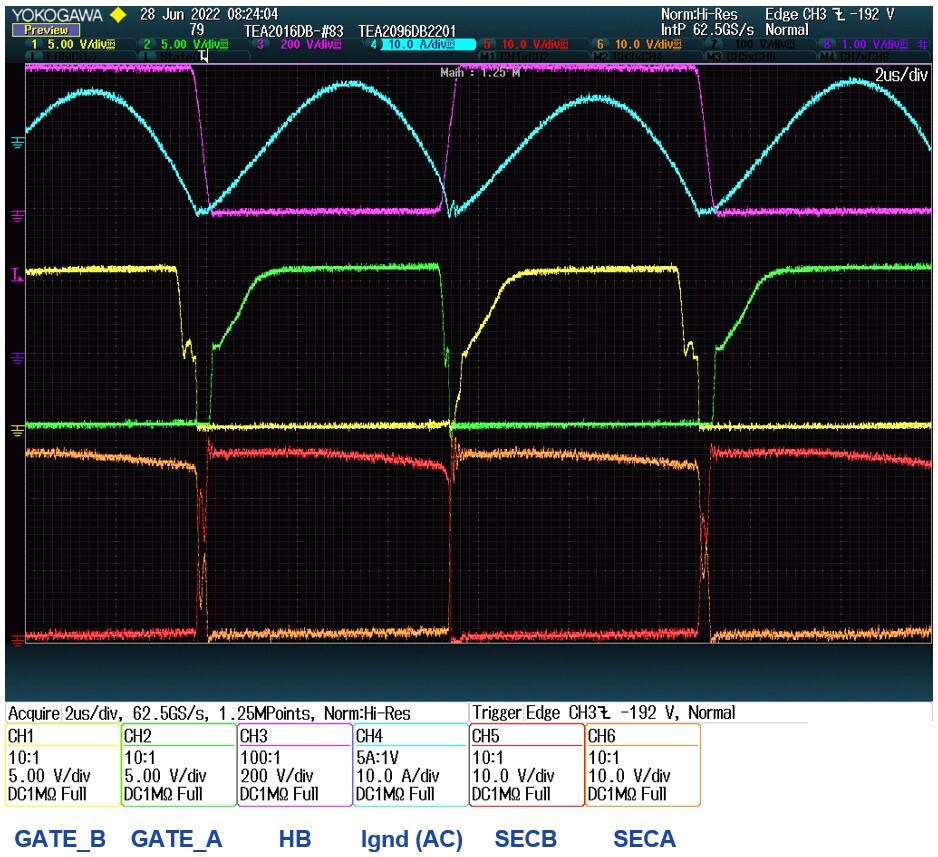

使用TEA2016T或TEA2017T在谐振变流器中低负载运行。

Oscilloscope signals

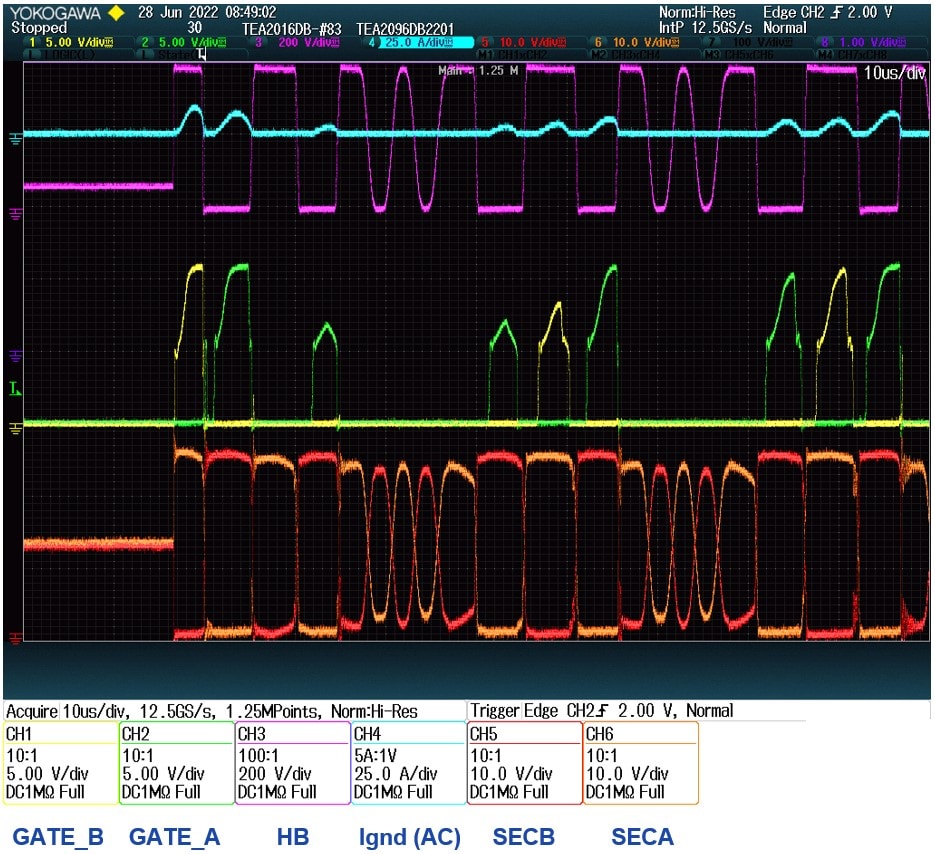

使用TEA2016T或TEA2017T在谐振变流器中空载运行。

Oscilloscope signals
