SJA1110-EVM快速入门

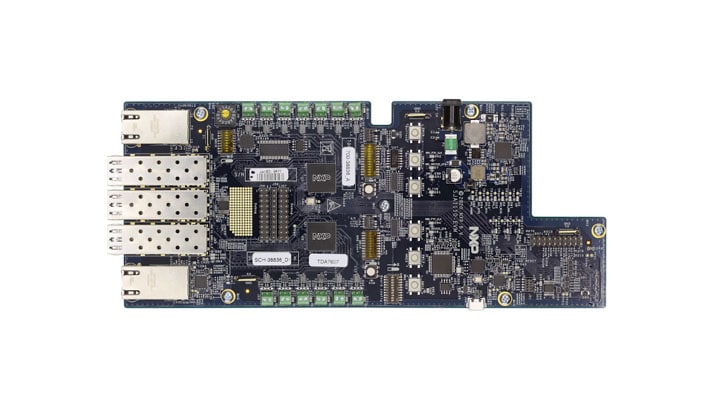

2.1 板说明

SJA1110-EVM板支持进入恩智浦汽车交换机领域，并可以在不同的使用场景和配置中评估SJA1110芯片。

该板不适用于对内置PHY进行各种PMA测试。相关信号不会传送到SMA连接器，这对于正确测量至关重要。

2.2 板特性

• 两个级联SJA1110A交换机设备
• 基于VR5510 PMIC的单12V输入电源
• 各种以太网端口：
  • 12个100BASE-T1端口（SJA1110A内部PHY）
  • 1个使用TJA1101 PHY的100BASE-T1端口
  • 1个使用AR8031 PHY的千兆以太网端口
  • 1个100BASE-TX端口（SJA1110A内部PHY）
  • 两个SFP插座
  • 1个SFP+插座
• 调试头
• 多个DIP开关，可在板操作模式之间进行选择并更改特定设置
• 多个按钮（具有硬接线或SW定义功能）
• USB连接器，用于SPI接入和OpenSDA
• JTAG可作为Arm内核的调试连接器
• SABRE连接器可轻松连接到恩智浦处理器和控制器母卡，例如i.MX6、i.MX8、S32K1、S32K3、S32GV和S32G
• 由硬件或软件控制的几个LED

2.3 板组件

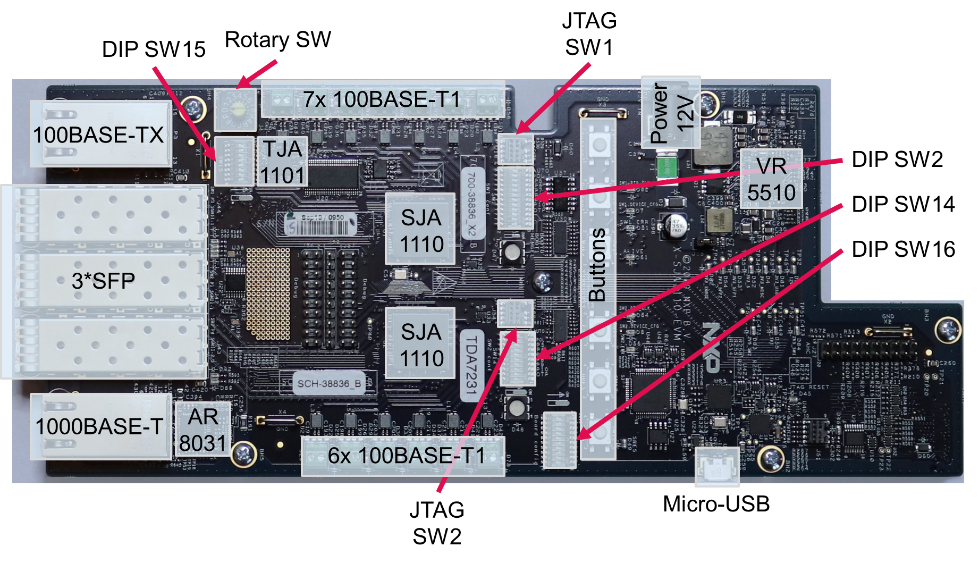

SJA1110-EVM评估板概述

表1. 板组件

注：有关部件编号的完整列表，请参考“设计资源”部分中的物料清单（BOM）报告。

2.4 支持其他板

有关推荐组件的更多详细信息，请参见AH1901，SJA1110评估板用户手册。

将示例设计部署到SJA1110-EVM板有两种可能的方案：使用S32 Design Studio或使用Python SJA1110-EVM主机工具包。

3.1 使用SDK

要运行该示例，您需要以下内容：

• 一个SJA1110-EVM板
• 一个12V电源适配器
• 1台电脑
• 一个支持的调试器，例如：
  • 带有Arm^®Cortex^®硬件调试器的Lauterbach基础调试器
  • 面向Cortex-M的Lauterbach uTrace
  • Multilink Universal RevC/D或
  • Multilink Universal FX RevB/C

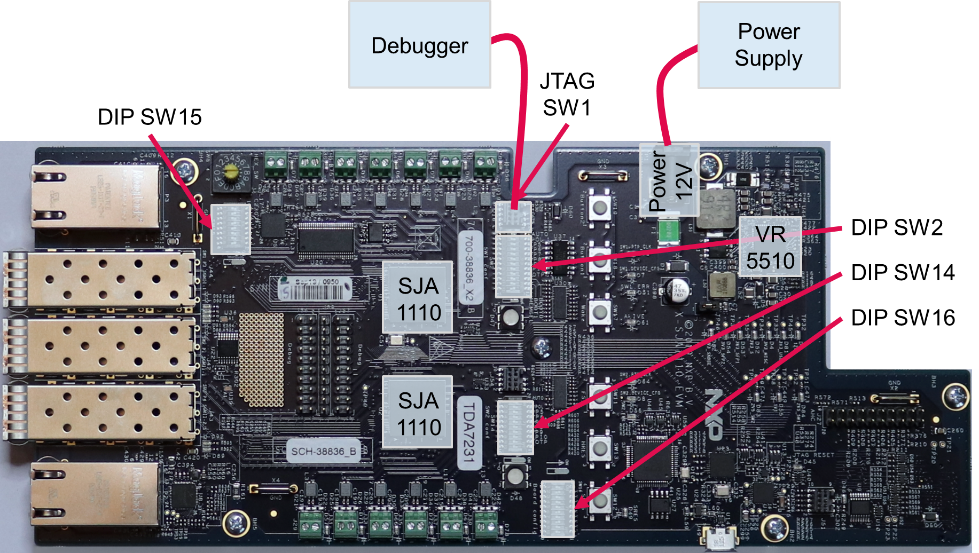

要配置硬件，请执行以下操作：

1. 安装支持SJA1110的SDK。
2. 打开板的包装。设置跳线（已连接J58）和DIP开关：


3. 将PC连接到SJA1110-EVM：
   • a. 将支持的调试器连接到“JTAG SW1”
4. 将电源连接到圆柱形连接器并给板上电。所有电源LED均应点亮。
5. 打开SDK。
6. 导入示例设计：
   • a. 点击New S32DS Project from Example（从示例新建S32DS项目）
   • b. 选择switch_config_sja1110evm，然后点击“完成”
7. 可选：打开配置视图：
   • a. 点击“打开S32配置”
   • b. 点击>Peripherals，查看并调整与交换机相关的配置
8. 构建项目：
   • a. 左键单击与构建按钮对应的向下箭头，选择要构建RAM（Debug_RAM）的配置。
   • b. 等待构建操作完成，然后再继续下一步。
9. 运行项目：
   • a. 转到Run（运行）并选择Debug Configurations（调试配置）。此项目显示四个调试配置
   • b. 选择所需的调试配置，然后单击Launch（启动）该透视图更改为“Debug Perspective（调试透视图）”。
   • c. 使用控件来控制程序流程
   • d. 交换机/板现在根据示例设计工作

3.2 使用Python主机工具包

要运行该示例，您需要以下内容：

• 一个SJA1110-EVM板
• 一个12V电源适配器
• 1台电脑
• 一根USB线缆

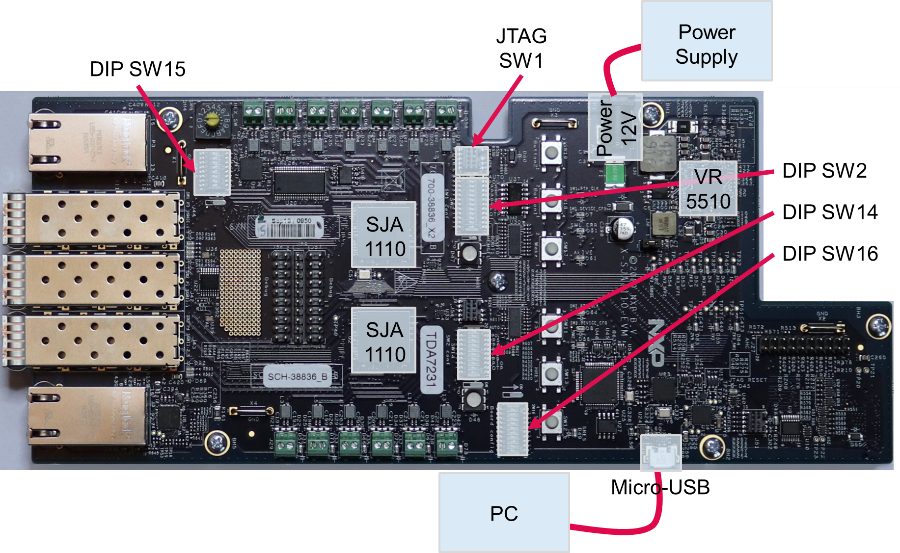

要配置硬件，请执行以下步骤：

1. 安装Python主机工具包和所需的驱动程序
2. 打开板的包装。设置跳线（已连接J58）和DIP开关：


3. 将PC连接到SJA1110-EVM：
   确保没有其他FTDI设备连接到PC，并且在连接板时PC已启动。
   将MicroUSB线缆插入Micro-USB接口，可将SJA1110-EVM连接至PC。
4. 将电源连接到圆柱形连接器并给板上电。
   所有电源LED均应点亮。
5. 从SJA1110-EVM子文件夹启动Python脚本read_deviceid.py 。该脚本会读出两个交换机的设备ID，因此可用于验证是否可以访问这些交换机。显示以下消息：
   这确认软件安装和板安装正确。
6. 启动Python脚本setup_sja1110evm_simple.py。该脚本初始化两个交换机，并将非常简单的静态配置加载到两个交换机中。
7. 将以太网节点连接到端口，开始发送并接收流量。

3.3 支持其他板

有关硬件配置的更多详细信息，请参见AH1901，SJA1110评估板用户手册。

4.1 安装S32 Design Studio for Arm + SDK

1. 下载并安装S32 Design Studio S32DS3.4 for ARM
   1. 登录nxp.com。
   2. 搜索：“S32DS 3.4”（此版本3.4.0支持SJA1110SDK）
2. 框中包含SDK激活的许可密钥。
3. 下载SDK并安装。
   1. 下载SJA1110SDK文件（SJA1110 SDK RTM 1.0或更高版本）。
   2. 打开S32 Design Studio，并点击Help → Update Software
   3. 选择From Archive，并浏览到SDK-zip-file
   4. 接受许可并安装。

4.2 其他软件支持

如需了解其他软件的详细信息，请参阅SJA1110评估板用户手册(AH1901)、软件用户手册(UM11107)和S32SDK用户手册。

4.3 即买即用

开始嵌入式应用开发。

产品汇总页

SJA1110的产品汇总页点击SJA1110。

工具汇总页

SJA110-EVM评估板的工具汇总页点击SJA1110-EVM。

该页面提供概述信息、技术和功能规格、订购信息、文档以及软件。《快速入门》提供适用于使用SJA1110-EVM板的快速参考信息，包括可下载资产。
