S32K3汽车信息服务盒(T-Box)快速入门

上次修改时间： 2022-07-18 14:00:27支持 S32K3汽车远程信息处理盒(T-Box)参考设计板

本文档内容

  • 1

    开箱即用

  • 2

    获取软件

  • 3

    连接

  • 4

    运行示例

购买 S32K3汽车远程信息处理盒(T-Box)参考设计板

本文档内容

1. 开箱即用

1.1 S32K3-T-BOX参考设计板介绍

开始使用S32K3-T-BOX。

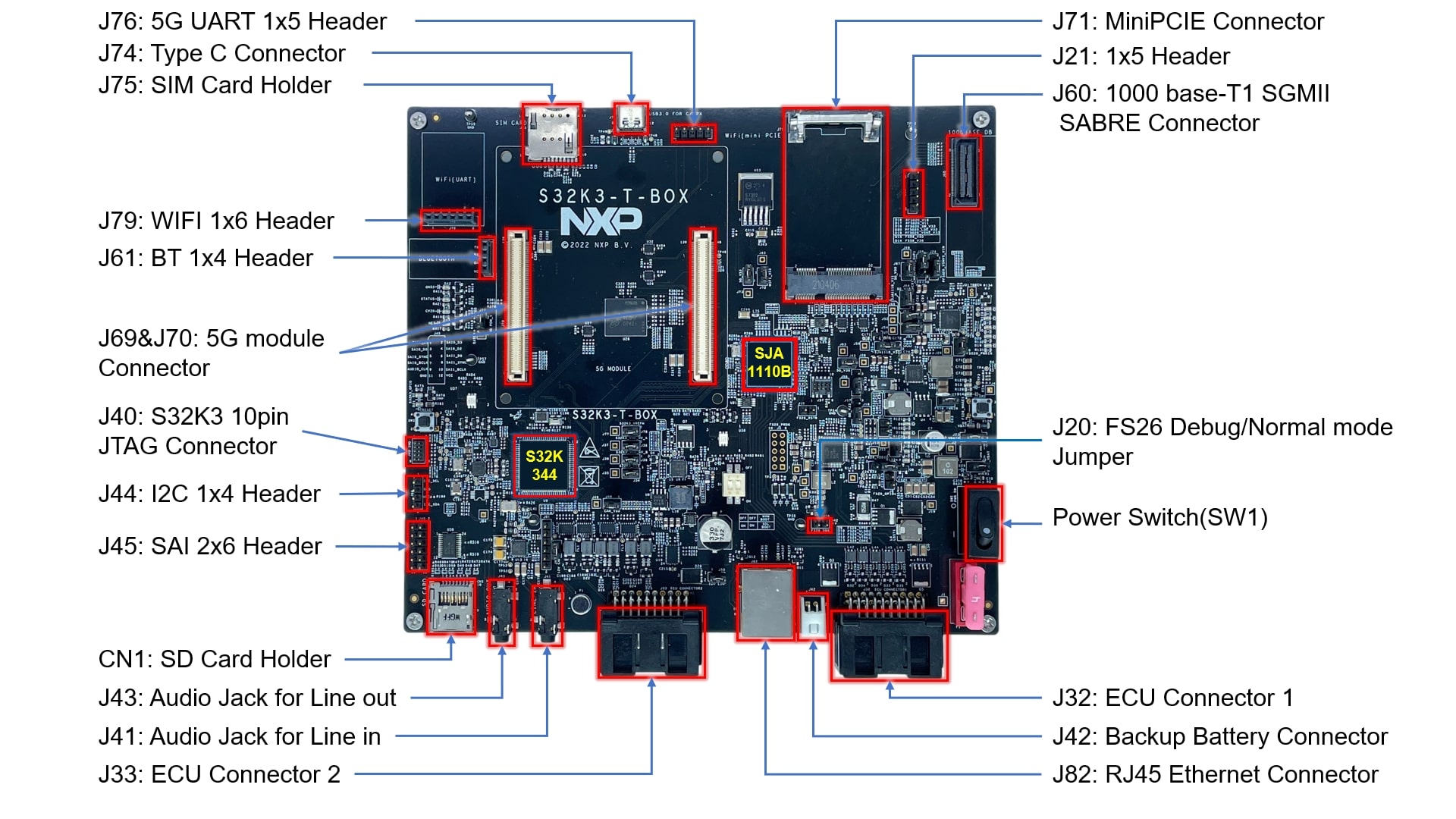

S32K3-T-BOX Callouts

S32K3-T-BOX

图1.S32K3-T-BOX设计板

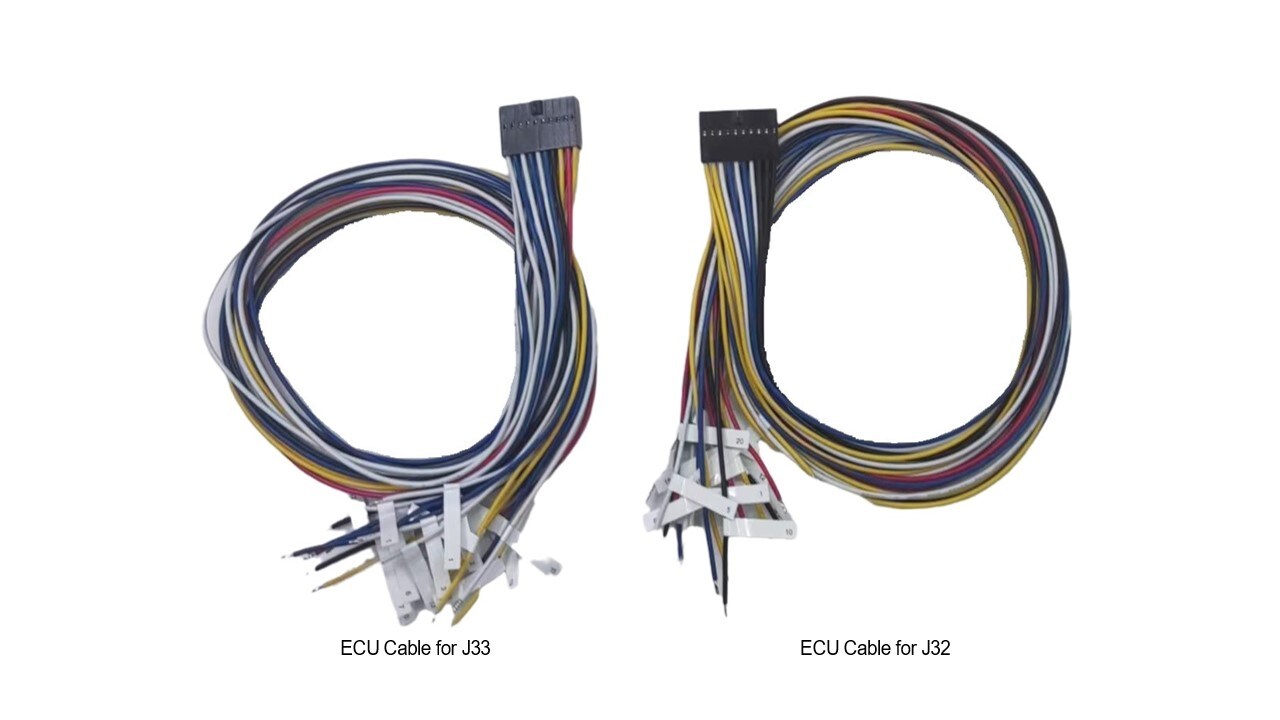

ECU电缆存放于盒子中。

S32K3-T-BOX

1.2 结构框图特性

S32K3 Automotive Telematics Box (T-Box) Block Diagram

S32K3 Automotive Telematics Box (T-Box) Block Diagram

图2.S32K3-T-BOX结构框图

下一页获取软件

2. 获取软件

2.1 获取集成开发环境(IDE)

下载并安装S32 Design Studio IDE for S32 Platform。

注：查看S32 Design Studio页面以获取最新版本，您将通过电子邮件收到激活码。

下载S32 DESIGN STUDIO IDE

2.2 下载并安装S32K3的实时驱动程序

从S32K3标准软件包下载并安装Cortex-M的S32K3实时驱动程序的.exe文件。

下载S32K3标准软件包

S32K3xx Development Package

前页开箱即用
下一页连接

3. 连接

3.1 连接电源

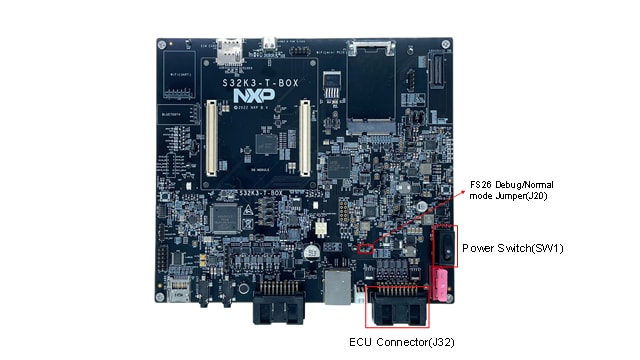

将J20切换到ON位置，将电源开关SW1切换到OFF位置。

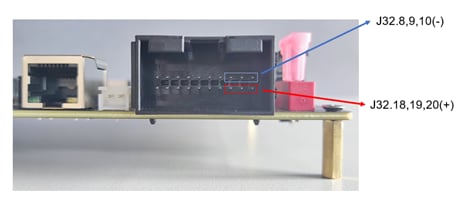

使用ECU电缆向ECU连接器J32供电，电压不超过28V，通常为12V。下面是Vbat引脚的定义。

S32K3 Automotive Telematics Box (T-Box) Position 1 S32K3 Automotive Telematics Box (T-Box) Position 2

将SW1切换到ON位置。

前页获取软件
下一页运行示例

4. 运行示例

4.1 运行S32K-T-BOX参考设计板

S32K3-T-BOX默认加载LWIP示例固件。

使用以太网电缆将S32K3-T-BOX RJ45端口连接到电脑。

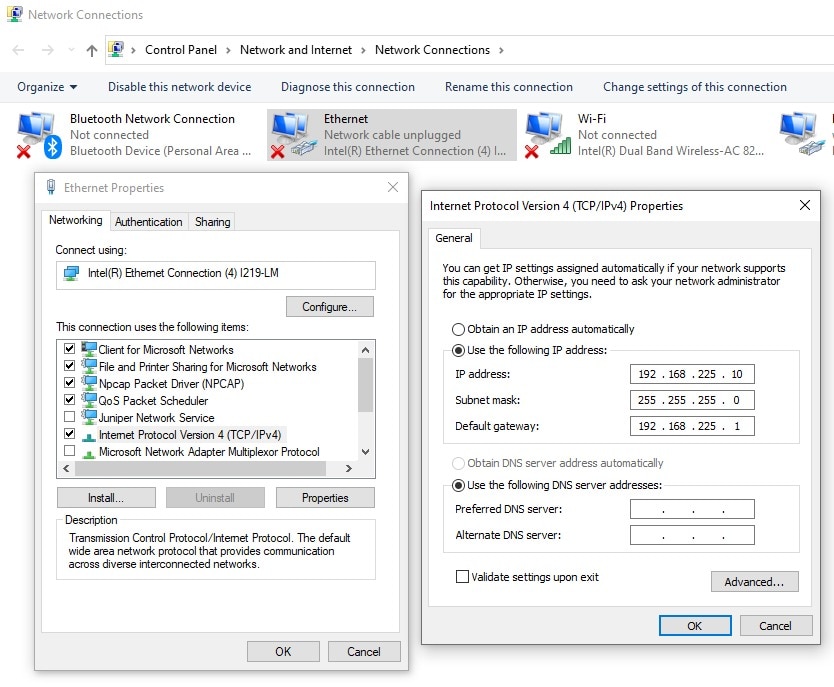

将IP地址设置为192.168.225.xxx，与S32K344 EMAC(192.168.225.100)为同一网段。

S32K3 Automotive Telematics Box (T-Box) Adress

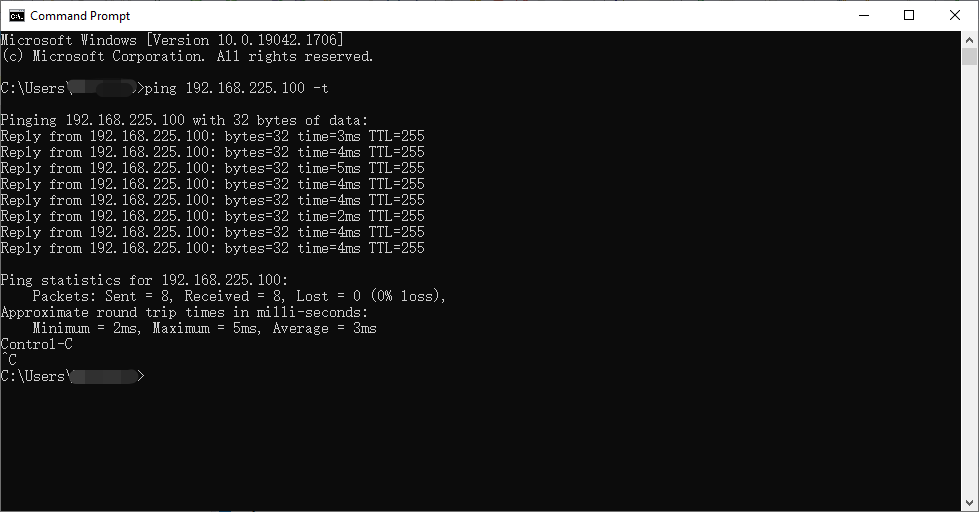

打开终端ping 192.168.225.100，应该可以看到回复，显示该示例工作正常。

S32K3 Automotive Telematics Box (T-Box) Ping

前页连接
下一页设计资源

设计资源

板文档

芯片文档

软件

前页运行示例
下一页支持

支持

培训

论坛

在恩智浦技术社区与其他工程师交流，获取有关使用S32K3-T-BOX参考设计板进行产品设计的专业建议。

前页设计资源
